1393774-1

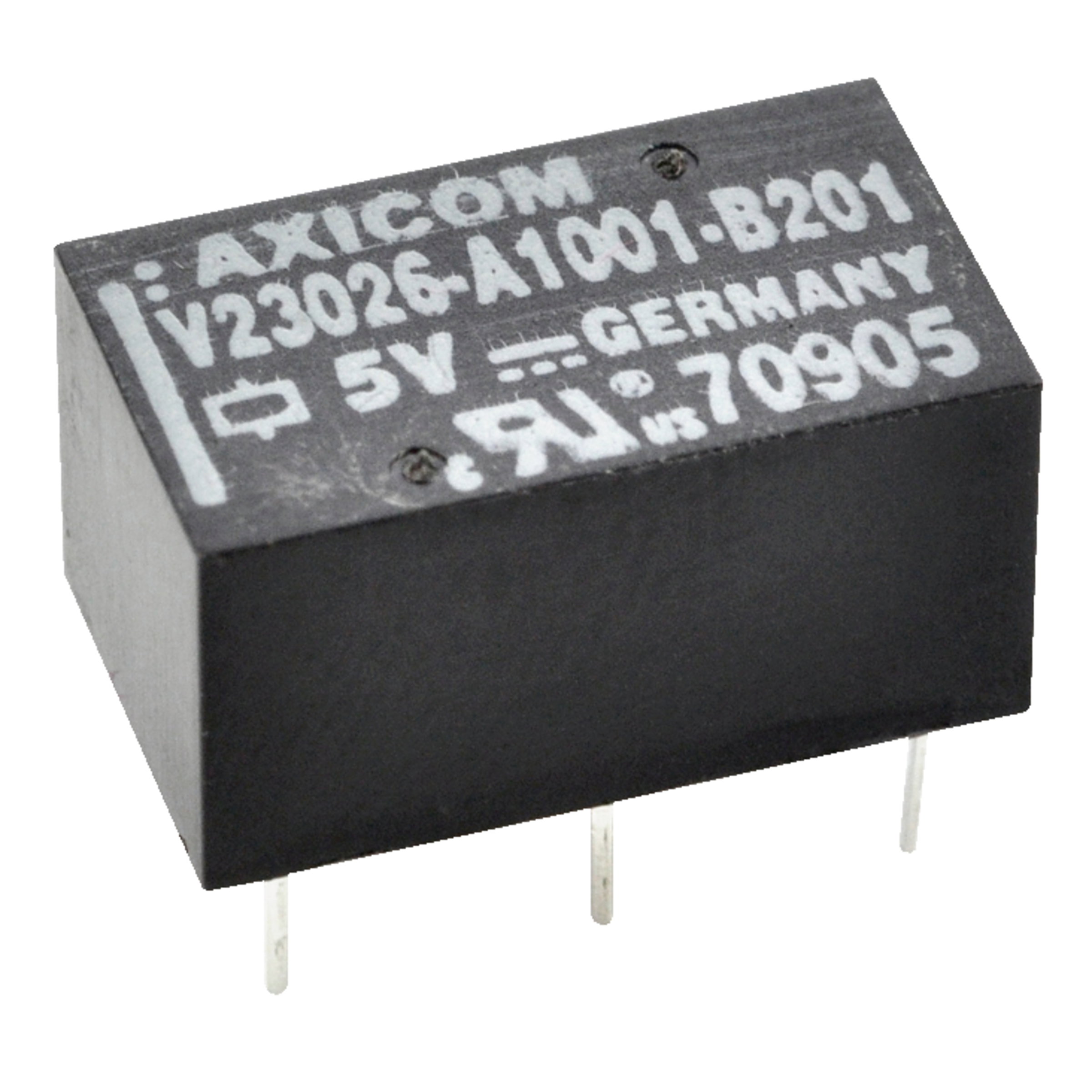

TE Connectivity Printrelais P1 V23026 THT SPDT 1A 5VDC 370Ohm 13mmx7,6mmx6,9mm RTIII
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Artikel nicht mehr verfügbar!
Planlieferzeit
--- Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
EOL 29.12.2023
Abgekündigt durch Hersteller mit Ersatz
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 40 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 5 Stück oder ein Vielfaches von 5)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Serie
- P1 V23026
- Kontakt
- SPDT
- Kontakt: Schaltstrom (min/typ/max)
- 1 A
- Spule: Nennspannung DC
- 5 V DC
- Spulenwiderstand
- 370 Ohm
- Schutzart RT
- RTIII
- RoHS-Konform
Spezifikationen
Alle ausklappen
Maße und Gewichte
- Abmessung: Länge
- 13 mm
- Abmessung: Breite
- 7,6 mm
- Abmessung: Höhe
- 6,9 mm
- Gewicht
- 2 g
Betriebsbedingungen
- Betriebstemperatur, min.
- -40 °C
- Betriebstemperatur, max.
- 85 °C
Technische Merkmale
- Kontaktausführung
- Bifurcated twin
- Kontakt: Schaltstrom (min/typ/max)
- 1 A
- Kontakt: Schaltspannung, max. AC
- 125 V AC
- Kontakt: Schaltspannung, max. DC
- 150 V DC
- Kontakt: Transportstrom
- 2 A
- Kriechstrecke
- 0,75 mm
- Spulenausführung
- monostabil
- Spulenwiderstand
- 370 Ohm
- Spulenleistung
- 68 mW
- Spule: Nennspannung DC
- 5 V DC
- Spule: Ansprechspannung
- 3,75 V
- Spule: Abfallspannung
- 0,5 V
- Prüfspannung offene Kontakte
- 500 V AC
- Prüfspannung Spule/Kontakt
- 1.500 V AC
Sicherheit/Zertifizierungen
- Approbationen
- cULus
- Schutzart RT
- RTIII
Dokumente
EOL_24-224664_EN.pdf
