1-1393788-6

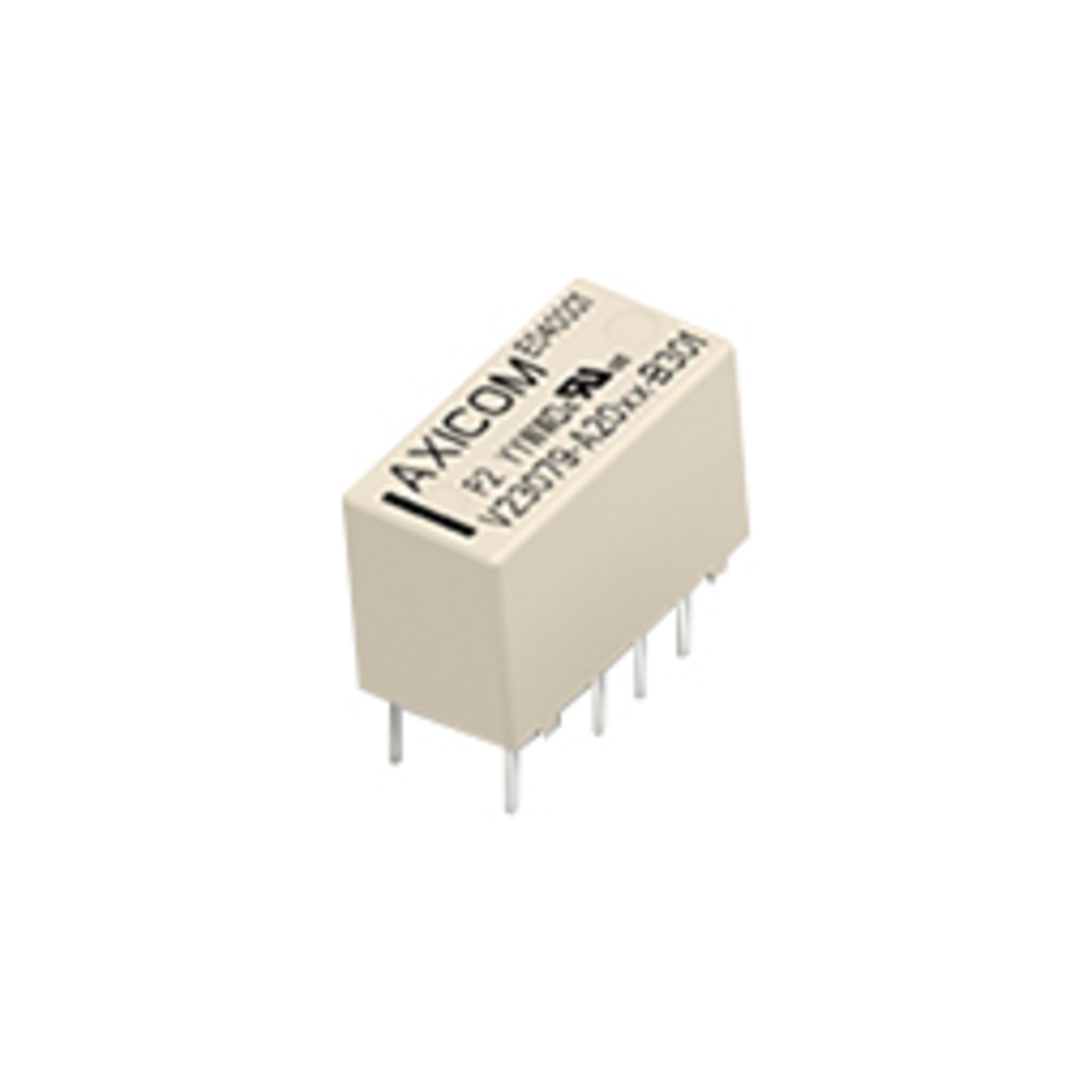

TE Connectivity Signalrelais P2 V23079 THT DPDT 2A 24VDC 4.114Ohm 14,5mmx7,2mmx9,8mm RTIII
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
2.725 Stück auf Lager
Nächster Eingang
KW 12/2025
1.000 Stück
1.000 Stück
Planlieferzeit
Ø 20 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 50 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 25 Stück oder ein Vielfaches von 25)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Serie
- P2 V23079
- Typ
- Signalrelais
- Kontakt
- DPDT
- Schaltstrom
- 2 A
- Nennspannung DC
- 24 V DC
- Spulenwiderstand
- 4.114 Ohm
- Schutzart RT
- RTIII
- Abmessung: Länge
- 14,5 mm
- Abmessung: Breite
- 7,2 mm
- Abmessung: Höhe
- 9,8 mm
- RoHS-Konform
Spezifikationen
Alle ausklappen

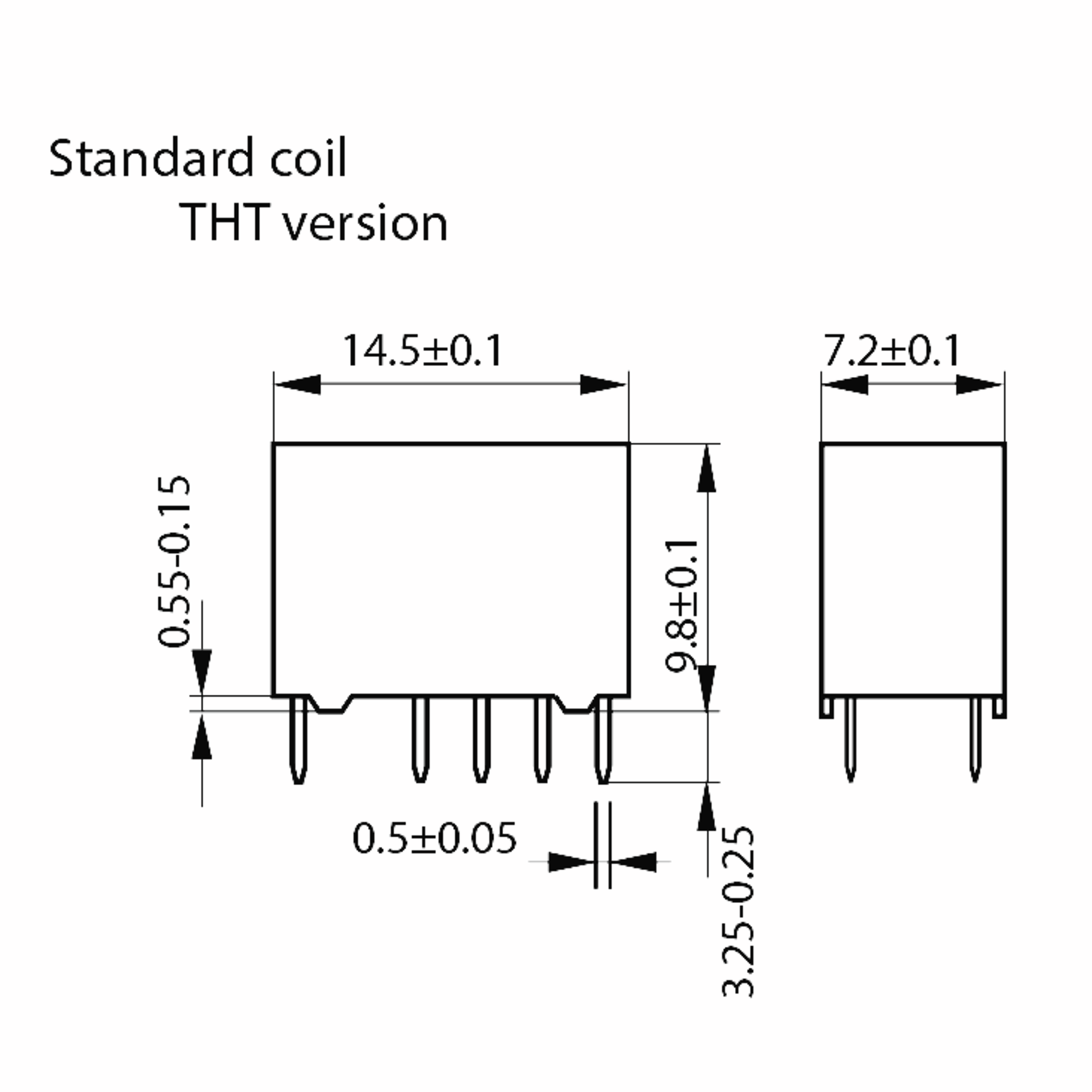

Maße und Gewichte
- Abmessung: Länge
- 14,5 mm
- Abmessung: Breite
- 7,2 mm
- Abmessung: Höhe
- 9,8 mm
- Gewicht
- 2,8 g
Betriebsbedingungen
- Betriebstemperatur, min.
- -40 °C
- Betriebstemperatur, max.
- 85 °C
Technische Merkmale
- Nennspannung DC
- 24 V DC
- Spulenausführung

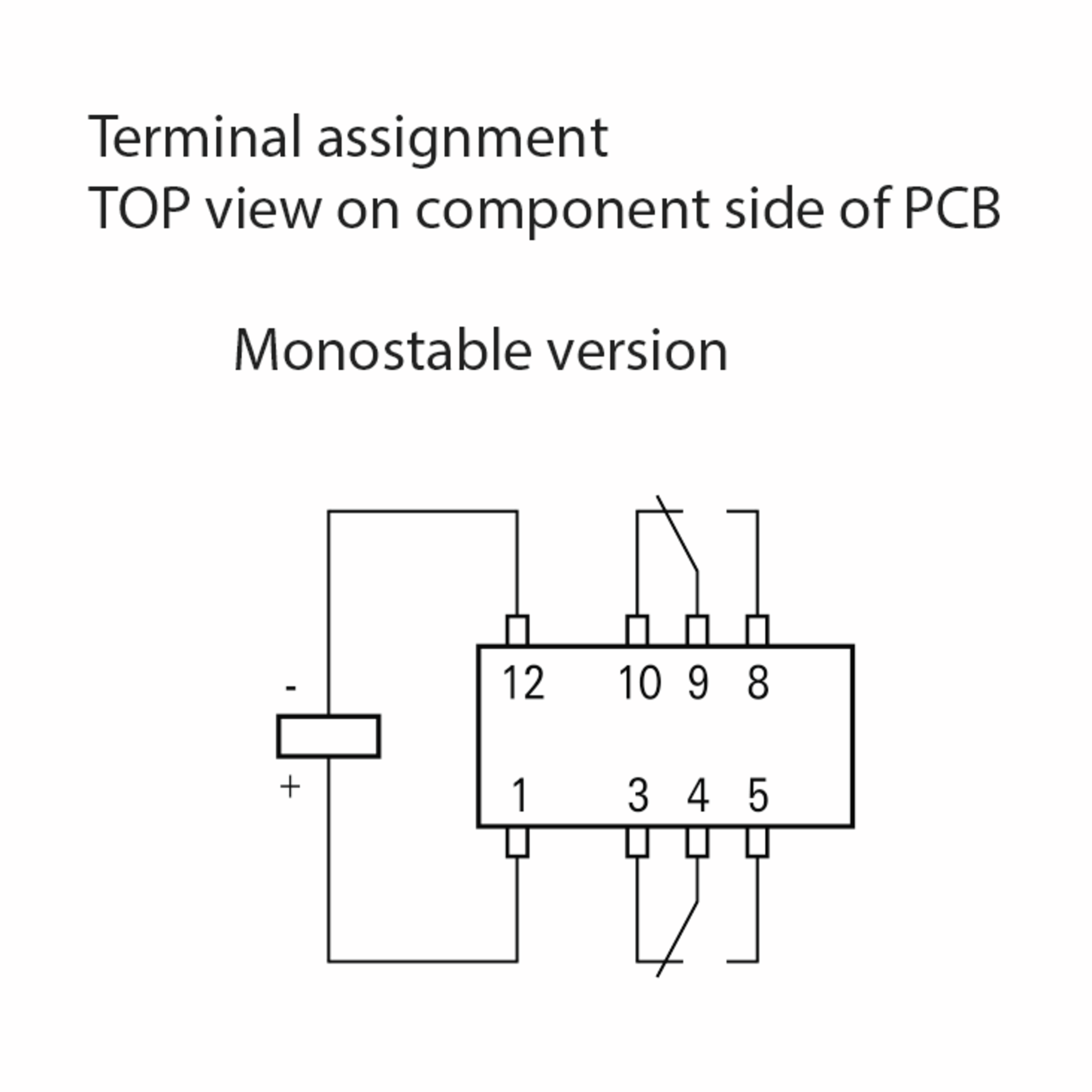

- monostabil
- Kontaktausführung
- Bifurcated contacts
- Schaltspannung, max. AC
- 250 V AC
- Schaltspannung, max. DC
- 220 V DC
- Ansprechspannung
- 18 V
- Abfallspannung
- 2,4 V
- Prüfspannung Kontakt/Kontakt
- 1.000 V AC
- Prüfspannung offene Kontakte
- 1.000 V AC
- Prüfspannung Spule/Kontakt
- 1.500 V AC
- Schaltstrom
- 2 A
- Transportstrom
- 2 A
- Nennleistung
- 140 mW
- Schaltleistung (VA)
- 62,5 VA
- Schaltleistung (W)
- 60 W
- Spulenwiderstand
- 4.114 Ohm
- Kontaktwiderstand
- 50 mOhm
- Isolationswiderstand
- 1.000 MOhm
- Ansprechzeit
- 2 ms
- Abfallzeit
- 2 ms
- Lebensdauer, mechanisch
- 10^8 Zyklen
- Löttemperatur, max.
- 265°C / 10s
- Vibrationsfestigkeit
- 35 G
- Stoßfestigkeit, funktionell
- 100 G
Sicherheit/Zertifizierungen
- Approbationen
- cULus
- Normen
- IEC 61810, IEC/EN 60950 IEC Ref. Cert. No. 327
- Schutzart RT
- RTIII
Dokumente
PCN_24-209137_EN.pdf
