SPBH26S-300Y

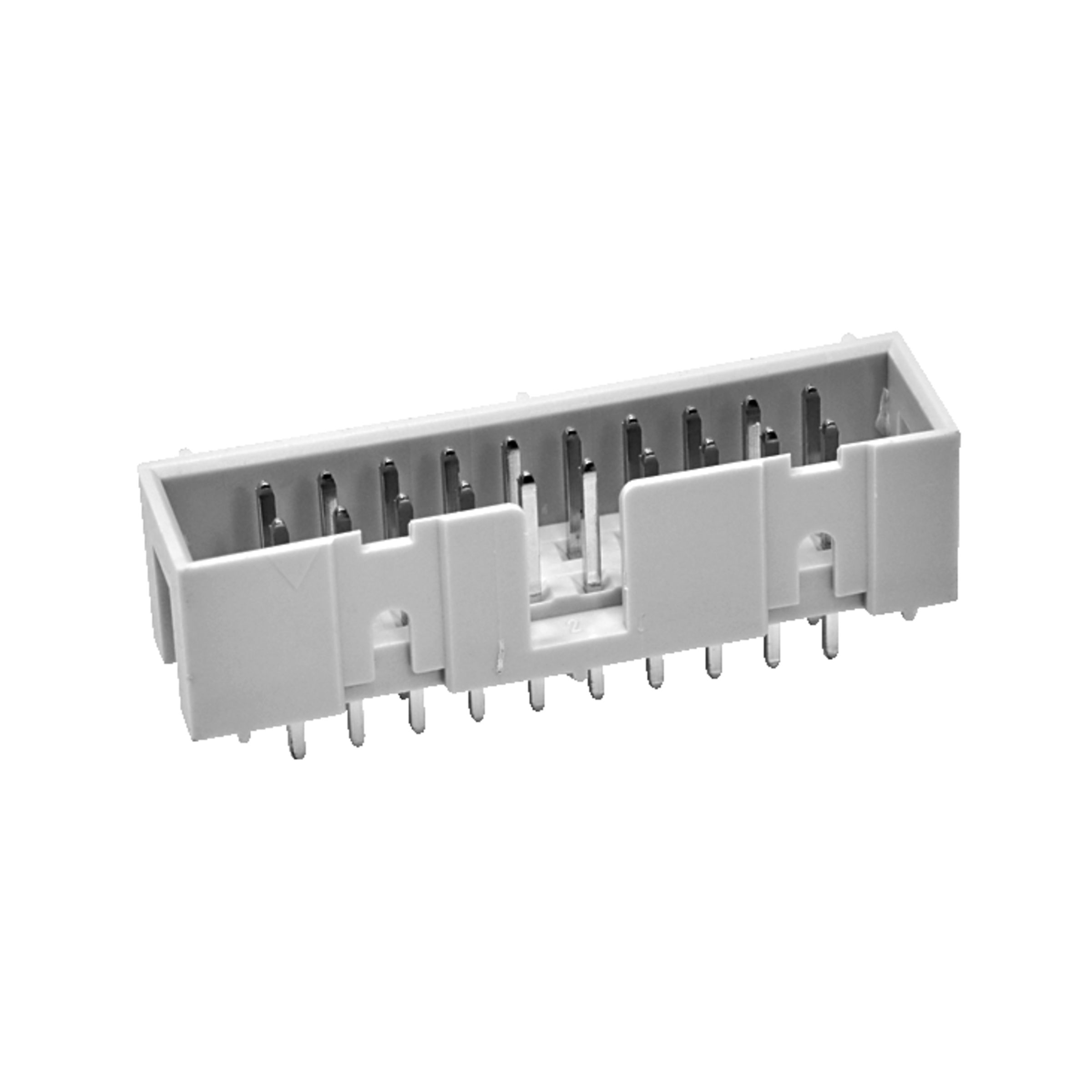

Speed Wannenstiftleiste SPBH_S 26 Pol(e) RM2,54mm grau Cu-Legierung vergoldet

Unable to load the image!

Unable to load the image!

Hersteller-Artikel-Nr.
SPBH26S-300Y
Schukat-Artikel-Nr.
PSB26
Hersteller
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.

1.062 Stück auf Lager

Planlieferzeit
Ø 5 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen: • Aktiv (grüne Ampel) • NRND = Not Recommended for New Designs (gelbe Ampel) • LTB = Last Time Buy (gelbe Ampel) • EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Ersatz / Nachfolger Alle Artikel der Serie
Datenblatt
ECAD Modell
Downloads

Staffelpreise

Menge in Stück Preis pro 100 Stück
Preisart
STP = Standardpreis
UVP = Unverbindliche Preisempfehlung
KPL = Kundenpreisliste
10 99,22 € STP
50 67,89 € STP
200 52,22 € STP
500 47,86 € STP
Hersteller-VPE 72 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück 0,9922 €

Steckbrief

Hinweis
nicht für den Reflow-Lötprozess geeignet
Serie
SPBH_S
Typ
Wannenstiftleiste
Farbe
grau
Polzahl
26
Abmessung: Länge
39,9 mm
Nennstrom
1 A
Rastermaß
2,54 mm
RoHS-Konform

Spezifikationen

Alle ausklappen

Allgemein

Hersteller
  • Speed
Typ
  • Wannenstiftleiste
Serie
  • SPBH_S
Warengruppe
  • F2351
Polzahl
  • 26
Hinweis
  • nicht für den Reflow-Lötprozess geeignet
Farbe
  • grau

Maße und Gewichte

Abmessung: Länge
  • 39,9 mm
Breite (inkl. Pins)
  • 8 mm
Höhe (inkl. Pins)
  • 11,5 mm
Rastermaß
  • 2,54 mm
Leitungslänge
  • 8 mm

Technische Merkmale

Nennstrom
  • 1 A
Durchschlagfestigkeit
  • 1.000 V RMS
Isolationswiderstand
  • 5000 mOhm
Kontaktwiderstand
  • 20 mOhm

Mechanische Merkmale

Gehäusematerial
  • PBT 20% GF
Kontaktmaterial Eingang
  • Cu-Legierung
Kontaktbeschichtung Eingang
  • vergoldet
