SEB 7077 NI / GN
Schützinger Einbaubuchse SEB 7077 NI rund CAT III grün Steck Schraubanschluss 0,75 x M12 4mm 24A 1.000VAC 5mOhm
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
20 Stück auf Lager
Planlieferzeit
Ø 1 Woche
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 1 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 1 Stück oder ein Vielfaches von 1)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Kontaktart
- Buchse
- Typ
- Einbaubuchse
- Anschlusskontakt
- Steck
- Serie
- SEB 7077 NI
- Farbe
- grün
- Gehäusematerial
- Polyamid (PA) 66
- Bauform
- rund
- Anschlussbeschichtung
- vernickelt
- Messkategorie
- CAT III
- Kabeldurchmesser, max.
- 4 mm
- Brennbarkeitsklasse
- UL 94 V-2
- Betriebstemperatur, max.
- 80 °C
- Nennspannung AC
- 1.000 V AC
- Nennstrom
- 24 A
- Betriebstemperatur, min.
- -25 °C
- RoHS-Konform
Spezifikationen
Alle ausklappen
Maße und Gewichte
- Abmessung: Länge
- 33 mm
- Durchmesser
- 14,5 mm
- Kabeldurchmesser, max.
- 4 mm
- Montageplattenstärke
- 6 mm
Betriebsbedingungen
- Betriebstemperatur, min.
- -25 °C
- Betriebstemperatur, max.
- 80 °C
Technische Merkmale
- Nennstrom
- 24 A
- Nennspannung AC
- 1.000 V AC
- Durchgangswiderstand
- 5 mOhm
Mechanische Merkmale
- Flachsteckeranschluss
- 4,8 mm
- Bohrungsdurchmesser
- 12,2 mm
- Anzugsmoment
- 45 nm
- Gehäusematerial
- Polyamid (PA) 66
- Kontaktbeschichtung Eingang
- vernickelt
- Anschlussbeschichtung
- vernickelt
Sicherheit/Zertifizierungen
- Brennbarkeitsklasse
- UL 94 V-2
Weitere Artikel

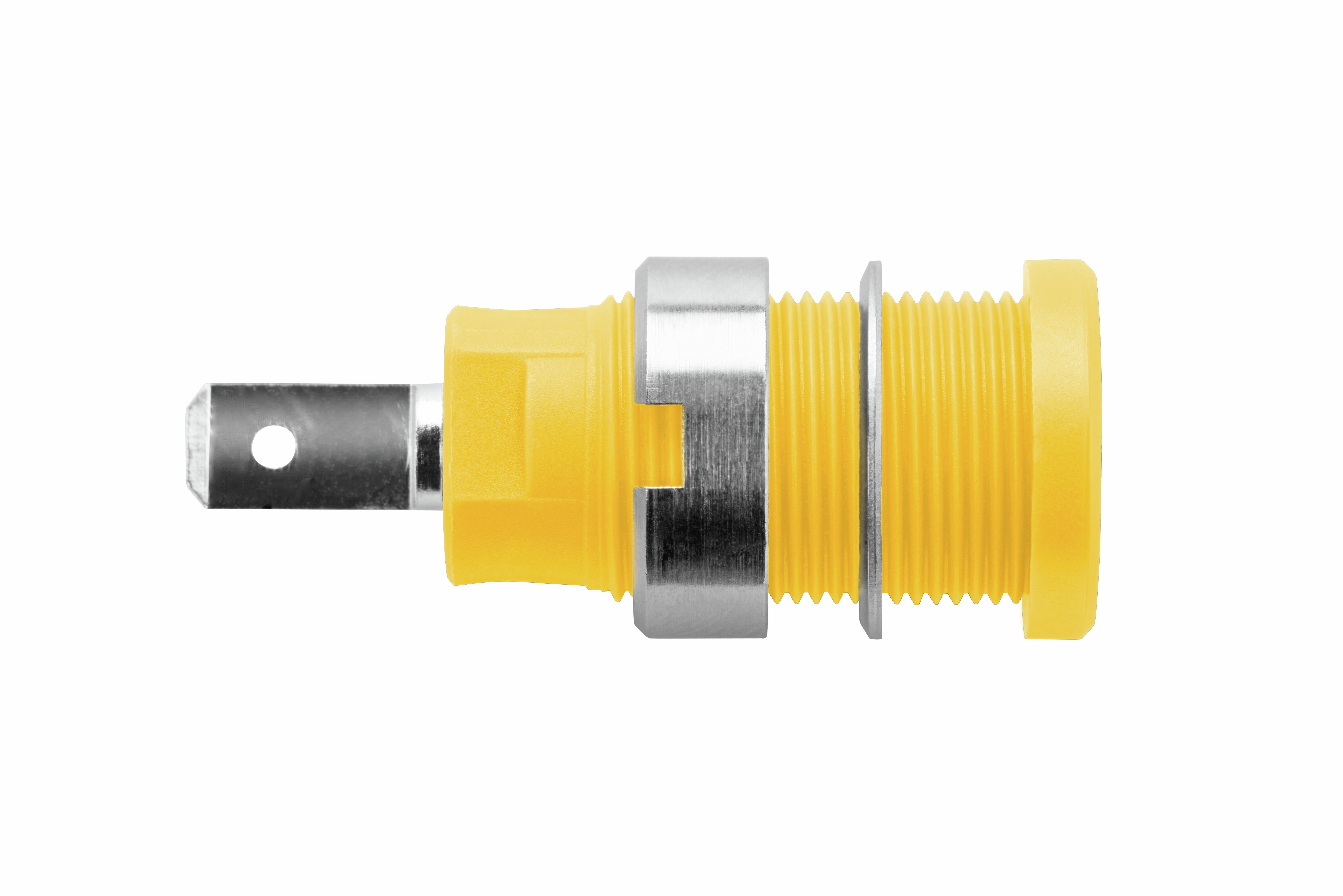

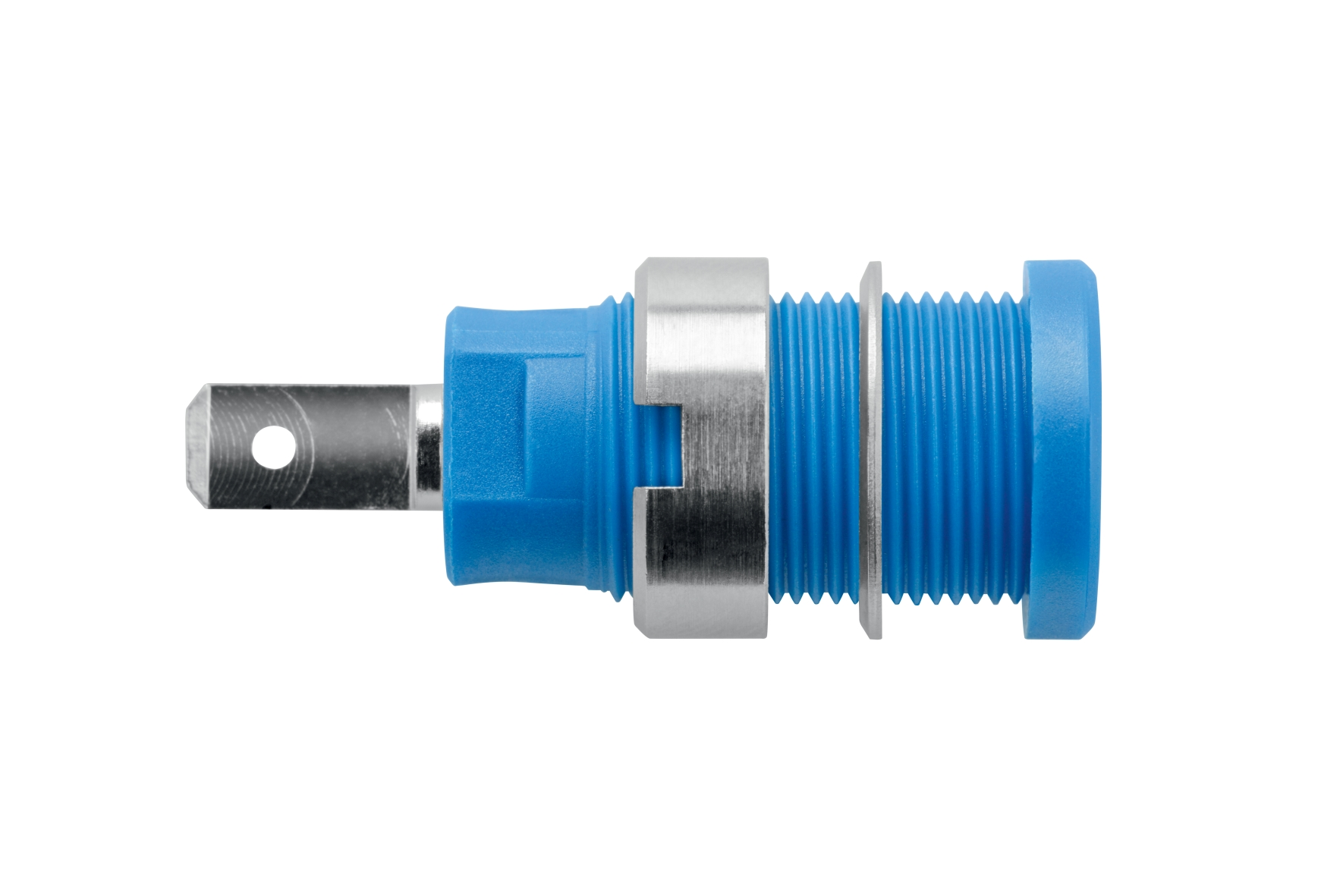

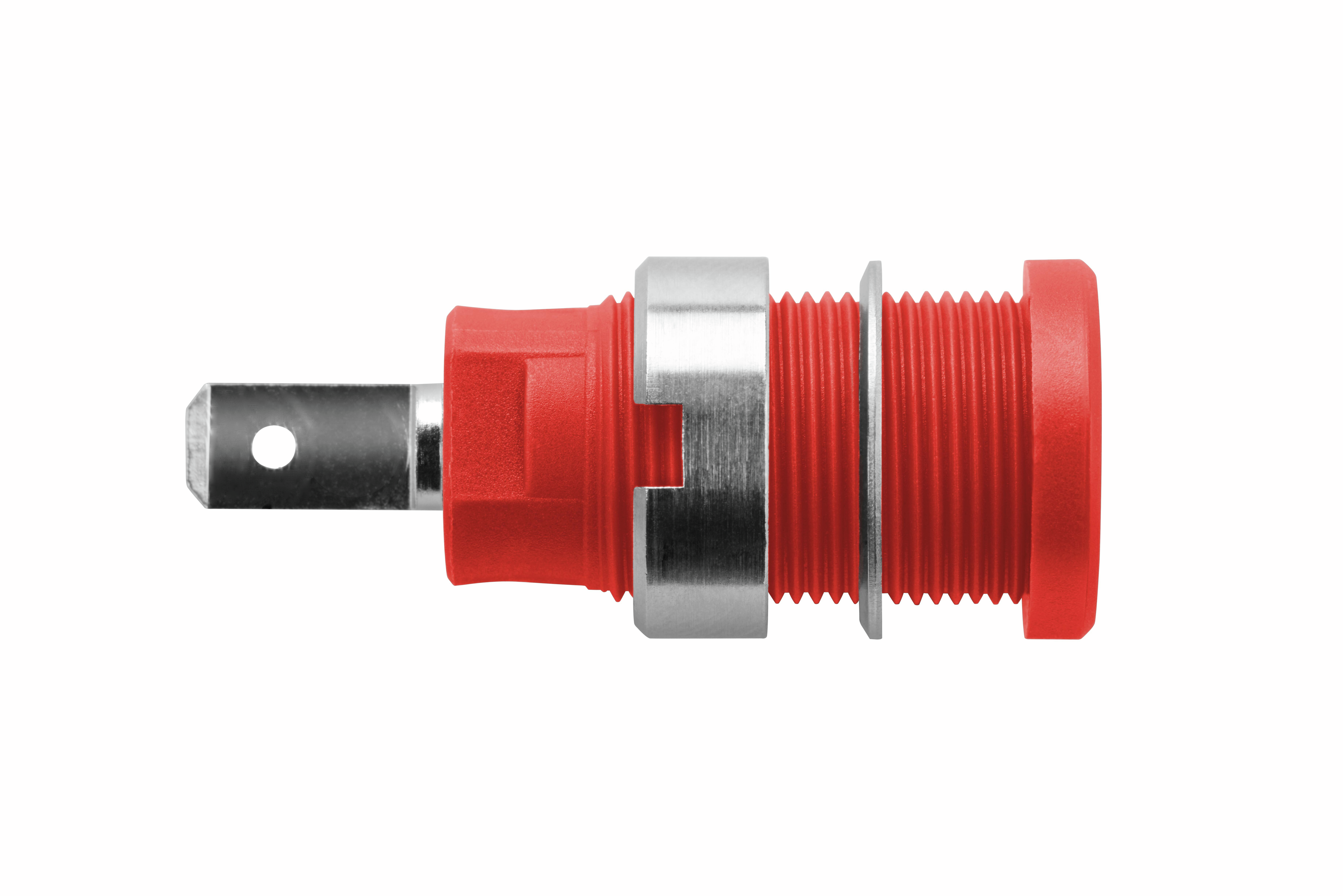

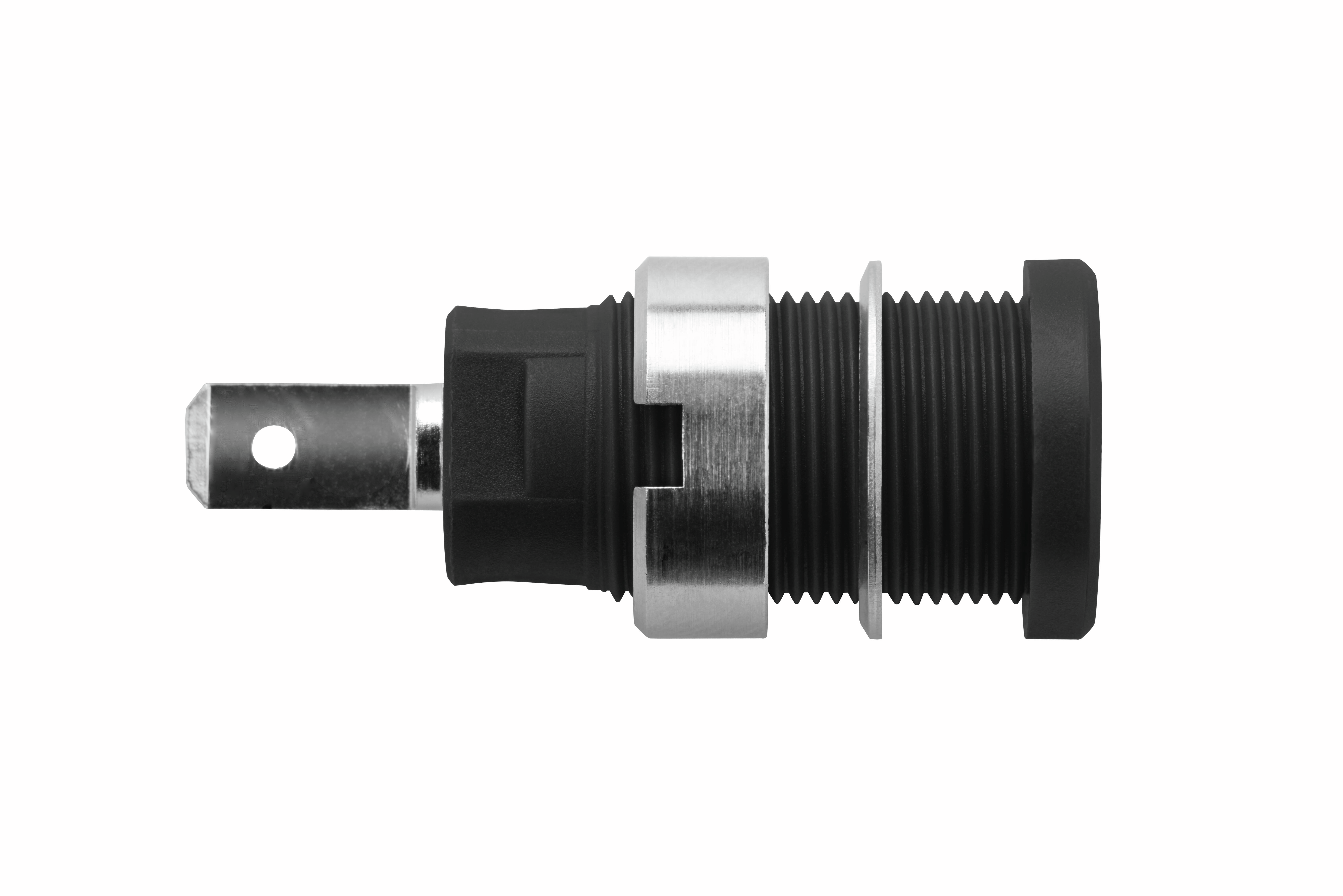

Artikel der Serie
