PT6KH-502A2020

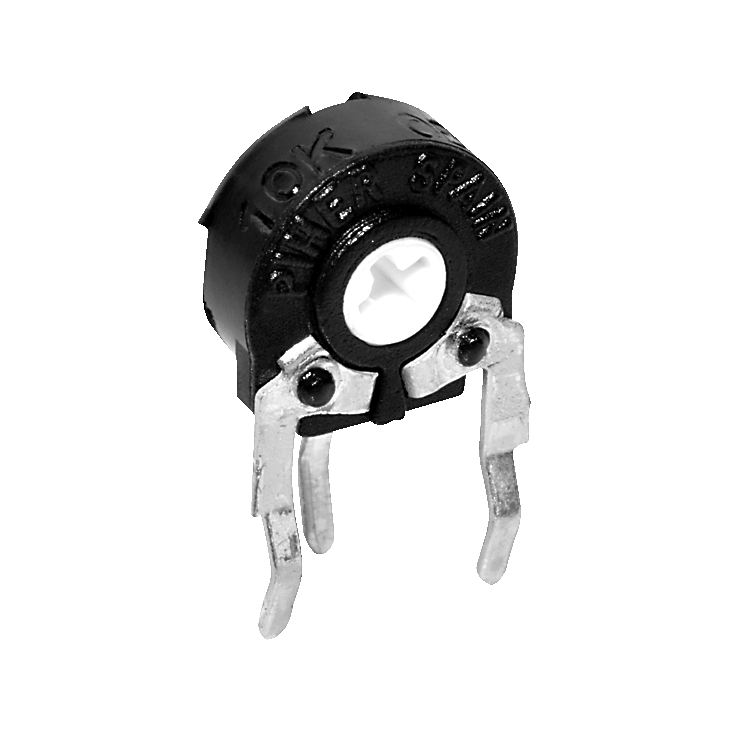

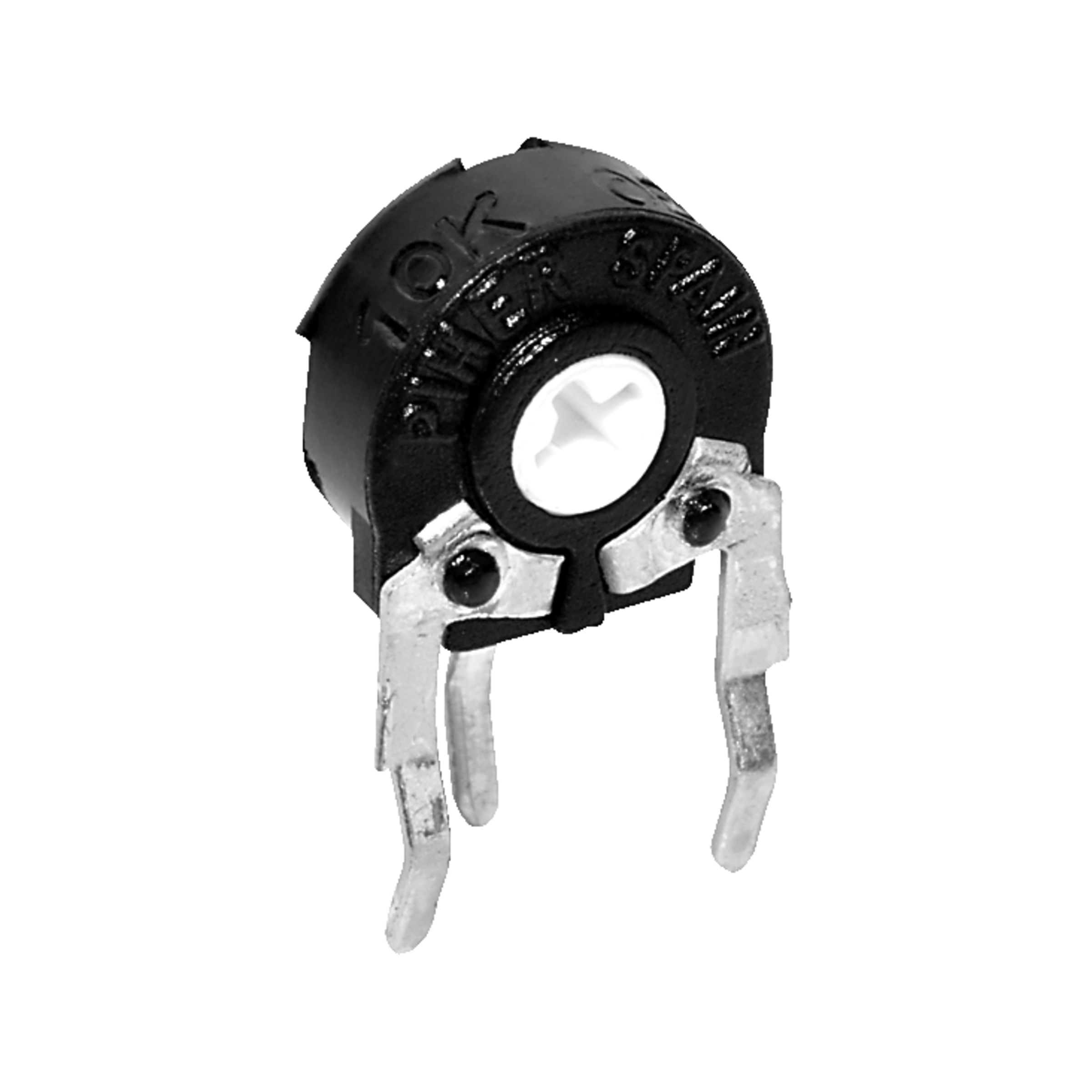

Piher Kohleschicht-Trimmer PT6 vertikal 0,1W 5kOhm 20% Betätigung seitlich Pfeilschlitz RM5mm

Hersteller-Artikel-Nr.
PT6KH-502A2020
Schukat-Artikel-Nr.
PT6HK005
Hersteller
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.

1.225 Stück auf Lager

Planlieferzeit
Ø 6 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen: • Aktiv (grüne Ampel) • NRND = Not Recommended for New Designs (gelbe Ampel) • LTB = Last Time Buy (gelbe Ampel) • EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Ersatz / Nachfolger Alle Artikel der Serie
Datenblatt
ECAD Modell
Downloads

Staffelpreise

Hersteller-VPE 1000 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück

Menge und Kaufoptionen

(mind. 25 Stück oder ein Vielfaches von 25)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.

Steckbrief

Widerstandswert
5 kOhm
Widerstandstoleranz
20 %
Nennleistung
0,1 W
Bauform
vertikal
Rastermaß
5 mm
RoHS-Konform

Spezifikationen

Alle ausklappen

Allgemein

Hersteller
  • Piher
Typ
  • Kohleschicht-Trimmer
Serie
  • PT6
Bauform
  • vertikal
Kennzeichnung
  • Ohmwert und Fertigungsdatum in Klarschrift
Montageart
  • THT
Eigenschaften
  • • Träger aus hochwertiger Polyesterfolie
    • vollgekapseltes Gehäuse verhindert das Eindringen von Staub, Kolophonium und schützt vor anderen schädlichen Einflüssen
    • Doppelschleifer, 2-fach gelagert
    • große Stabilität ermöglicht vielfachen Einsatz als Schichtdrehwiderstand
    • Schleiferstellung durch Pfeil sichtbar
    • beständig gegen Reinigungsmittel, Ultraschallreinigung möglich

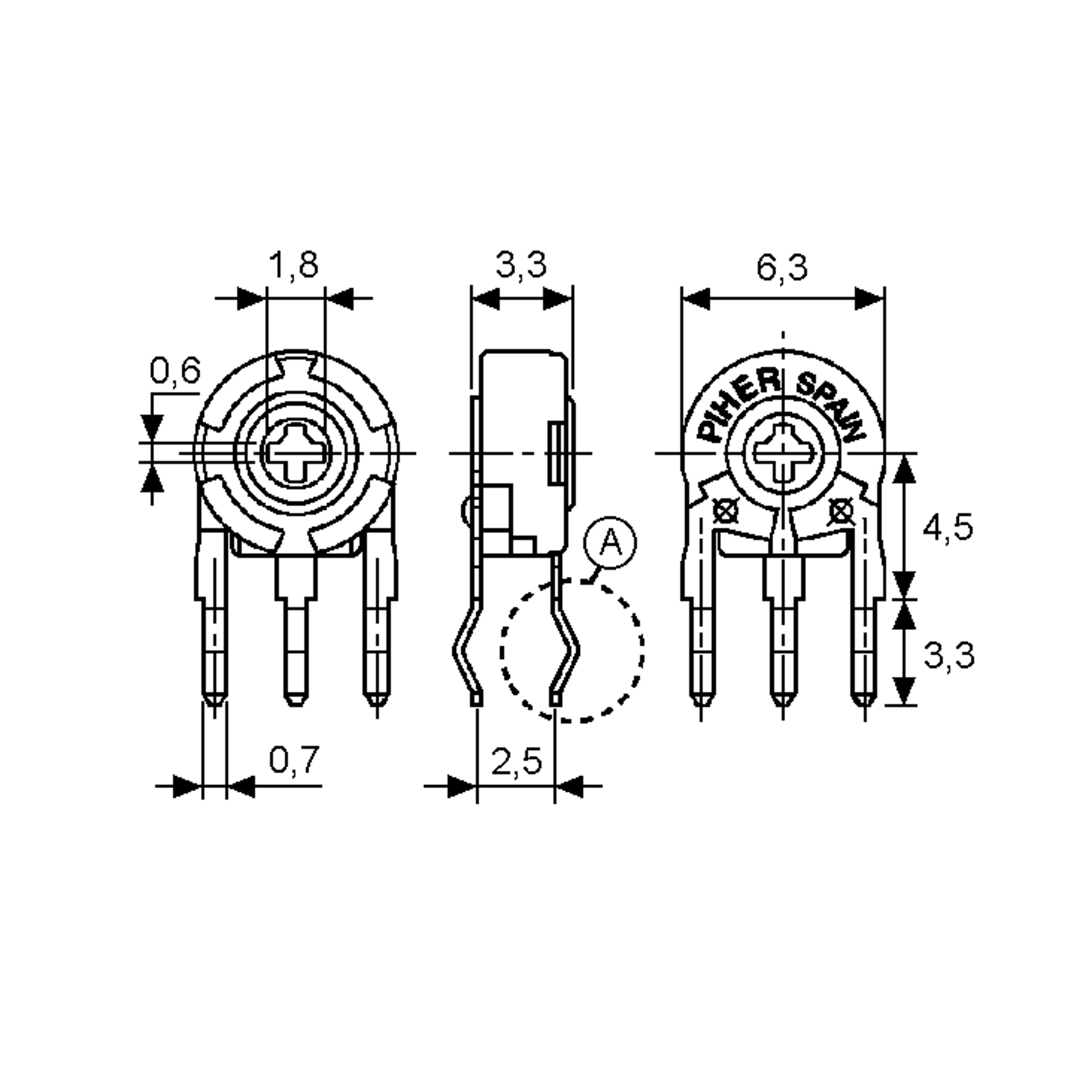

Maße und Gewichte

Abmessung: Breite
  • 3,3 mm

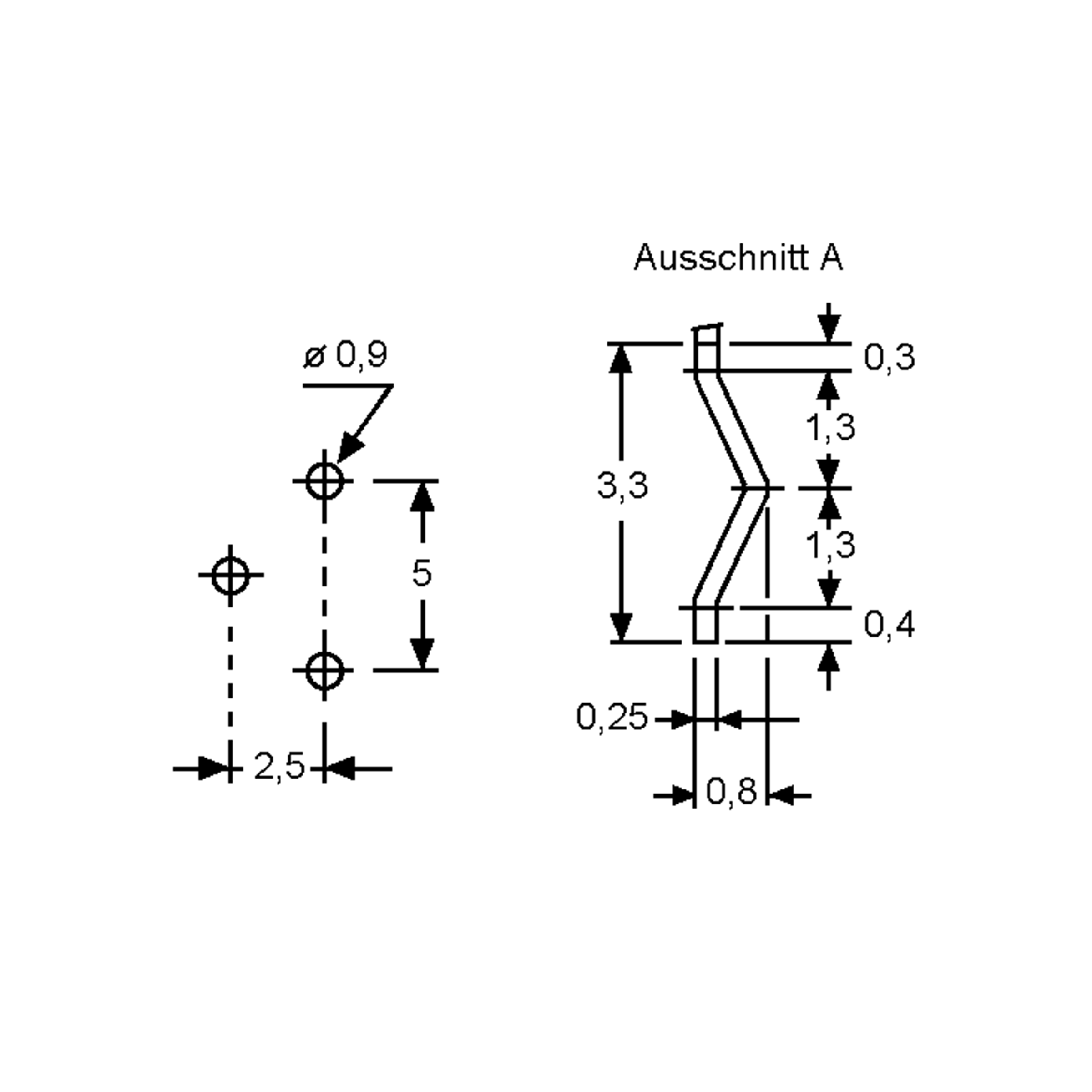

Rastermaß
  • 5 mm
Durchmesser, Gehäuse
  • 6,3 mm
Achse
  • Pfeilschlitz

Betriebsbedingungen

Betriebstemperatur, min.
  • -25 °C
Betriebstemperatur, max.
  • 70 °C

Technische Merkmale

Widerstandswert
  • 5
Widerstandseinheit
  • kOhm
Widerstandswert
  • 5 kOhm
Widerstandstoleranz
  • 20 %
Widerstandskurve
  • linear
Nennleistung
  • 0,1 W
Grenzspannung
  • 100 V

Mechanische Merkmale

Betätigung
  • seitlich
Drehwinkel, mechanisch
  • 235 °
Drehwinkel, elektrisch
  • 220 °
Anschlagsfestigkeit
  • 4 Ncm
Drehmoment
  • 2 Ncm
