TQ2-5V
Panasonic Printrelais TQ THT DPDT 1A 5VDC 178Ohm 14mmx9mmx5mm
TOP
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
910 Stück auf Lager
Nächster Eingang
KW 23/2026
1.000 Stück
1.000 Stück
Planlieferzeit
Ø 10 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 50 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 5 Stück oder ein Vielfaches von 5)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Hinweis
- Querverweise:
• Hier finden Sie geeignete Fassungen und Zubehör. - Serie
- TQ
- Kontakt
- DPDT
- Kontakt: Schaltstrom (min/typ/max)
- 1 A
- Spule: Nennspannung DC
- 5 V DC
- Spulenwiderstand
- 178 Ohm
- RoHS-Konform
Spezifikationen
Alle ausklappen

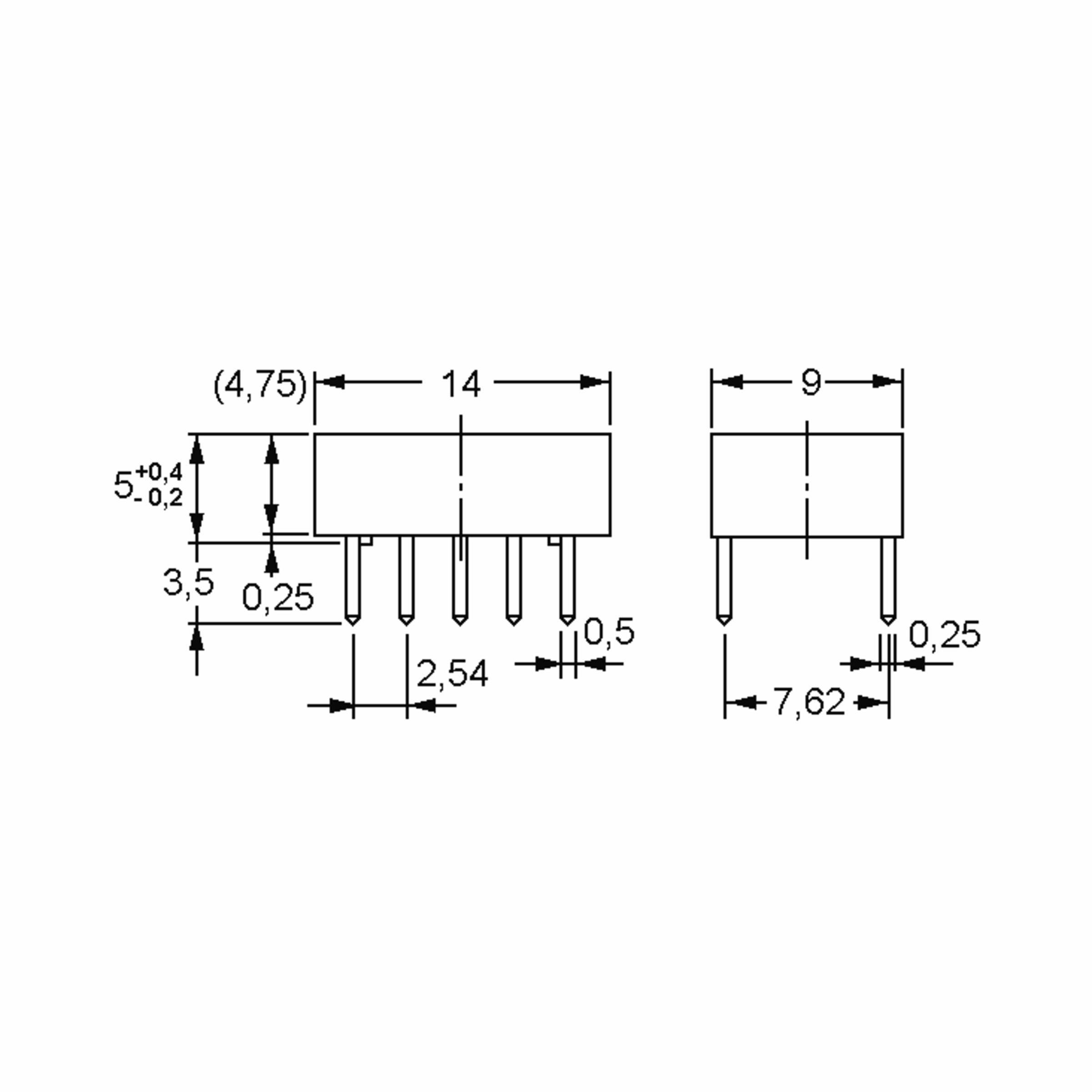

Maße und Gewichte
- Abmessung: Länge
- 14 mm
- Abmessung: Breite
- 9 mm
- Abmessung: Höhe
- 5 mm
- Gewicht
- 1,5 g
Betriebsbedingungen
- Betriebstemperatur, min.
- -40 °C
- Betriebstemperatur, max.
- 70 °C
Technische Merkmale
- Kontakt: Schaltstrom (min/typ/max)
- 1 A
- Kontakt: Schaltspannung, max. AC
- 125 V AC
- Kontakt: Schaltspannung, max. DC
- 110 V DC
- Kontakt: Schaltleistung (VA)
- 62,5 VA
- Kontakt: Schaltlast (W)
- 30 W
- Kontaktwiderstand
- 50 mOhm
- Spulenausführung
- monostabil
- Spulenwiderstand
- 178 Ohm
- Spulenleistung
- 140 mW
- Spule: Bemessungsstrom [mA]
- 28,1 mA
- Spule: Nennspannung DC
- 5 V DC
- Spule: Betriebsspannung, max.
- 7,5 V
- Spule: Ansprechspannung
- 3,75 V
- Spule: Abfallspannung
- 0,5 V
- Prüfspannung Kontakt/Kontakt
- 1.000 V AC
- Prüfspannung offene Kontakte
- 750 V AC
- Prüfspannung Spule/Kontakt
- 1.000 V AC
- Ansprechzeit
- 3 ms
- Abfallzeit
- 3 ms
- Lebensdauer, mechanisch
- 100 x 10^6 Zyklen
- Lebensdauer, elektrisch
- siehe Datenblatt
- Isolationswiderstand
- 1.000 MOhm
- Vibrationsfestigkeit
- 3 mm DA
- Stoßfestigkeit, funktionell
- 490 m/s²
Sicherheit/Zertifizierungen
- Approbationen
- cULus
