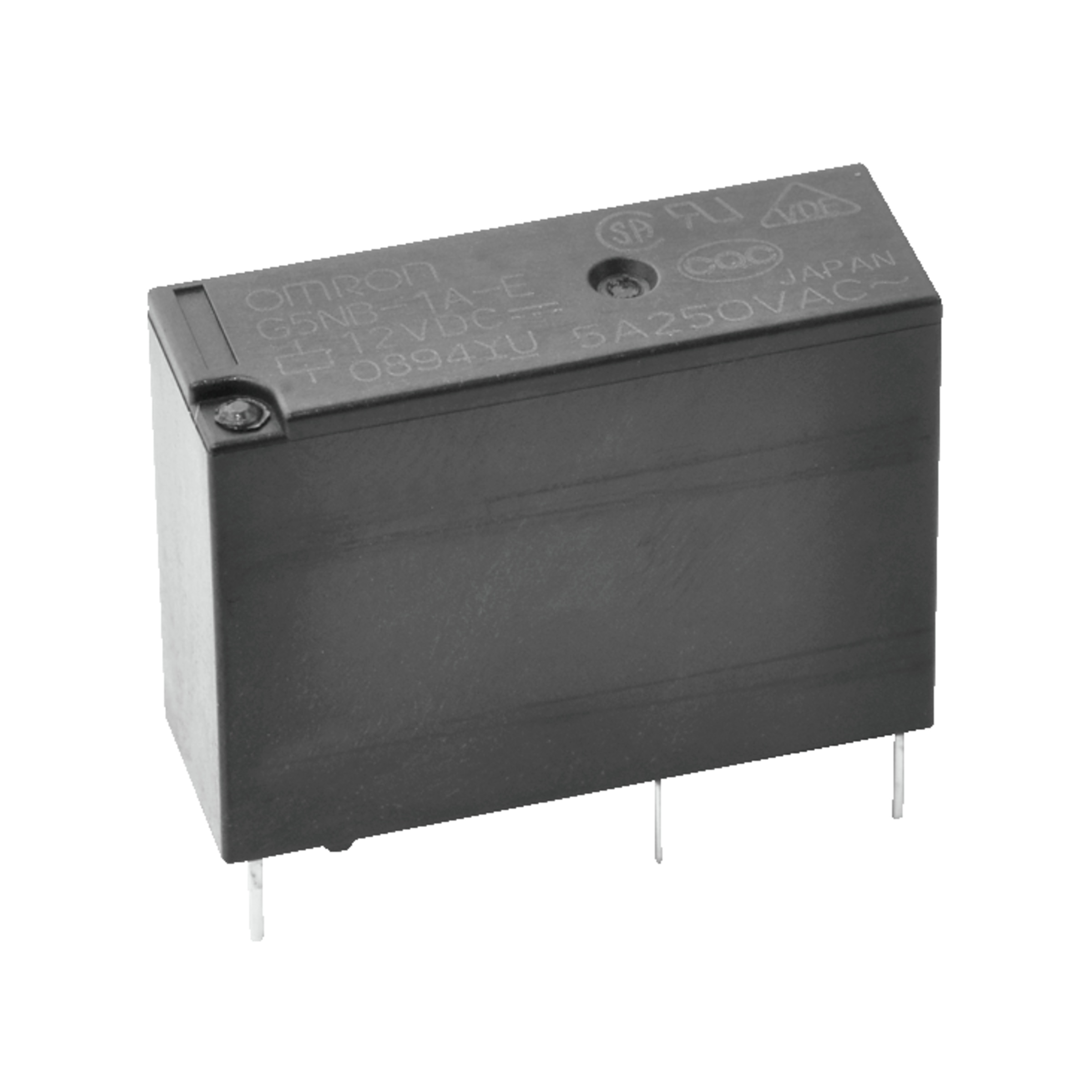

G5NB-1A-E DC12
Omron Printrelais G5NB THT SPST-NO 5A 12VDC 720Ohm 20,5mmx7,2mmx15,3mm RTII
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
740 Stück auf Lager
Nächster Eingang
KW 27/2026
500 Stück
500 Stück
Planlieferzeit
Ø 20 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 100 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 10 Stück oder ein Vielfaches von 10)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Hinweis
- Querverweise:
• Hier finden Sie geeignete Fassungen und Zubehör. - Serie
- G5NB

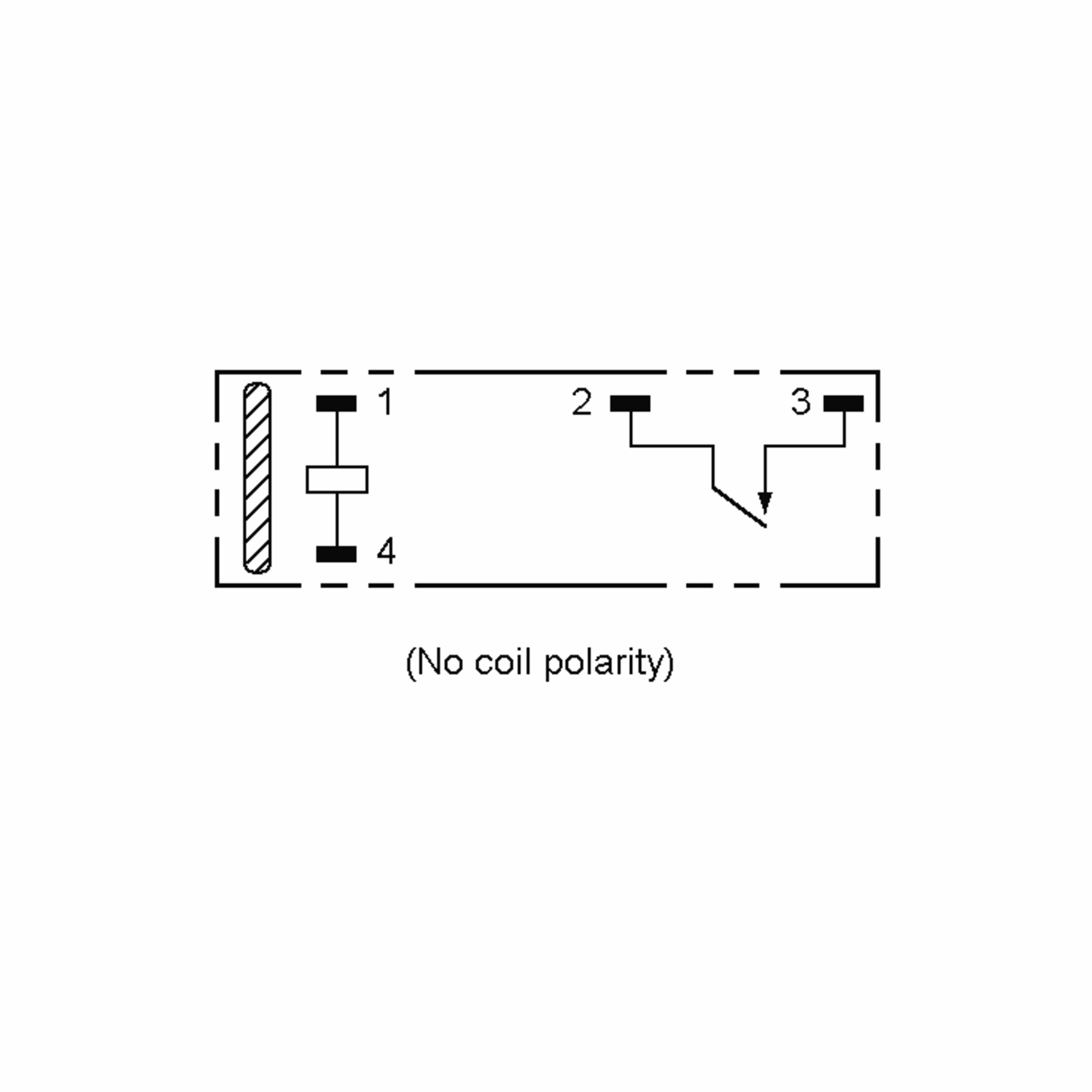

- Kontakt
- SPST-NO
- Kontakt: Schaltstrom (min/typ/max)
- 5 A
- Spule: Nennspannung DC
- 12 V DC
- Spulenwiderstand
- 720 Ohm
- Schutzart RT
- RTII
- RoHS-Konform
Spezifikationen
Alle ausklappen

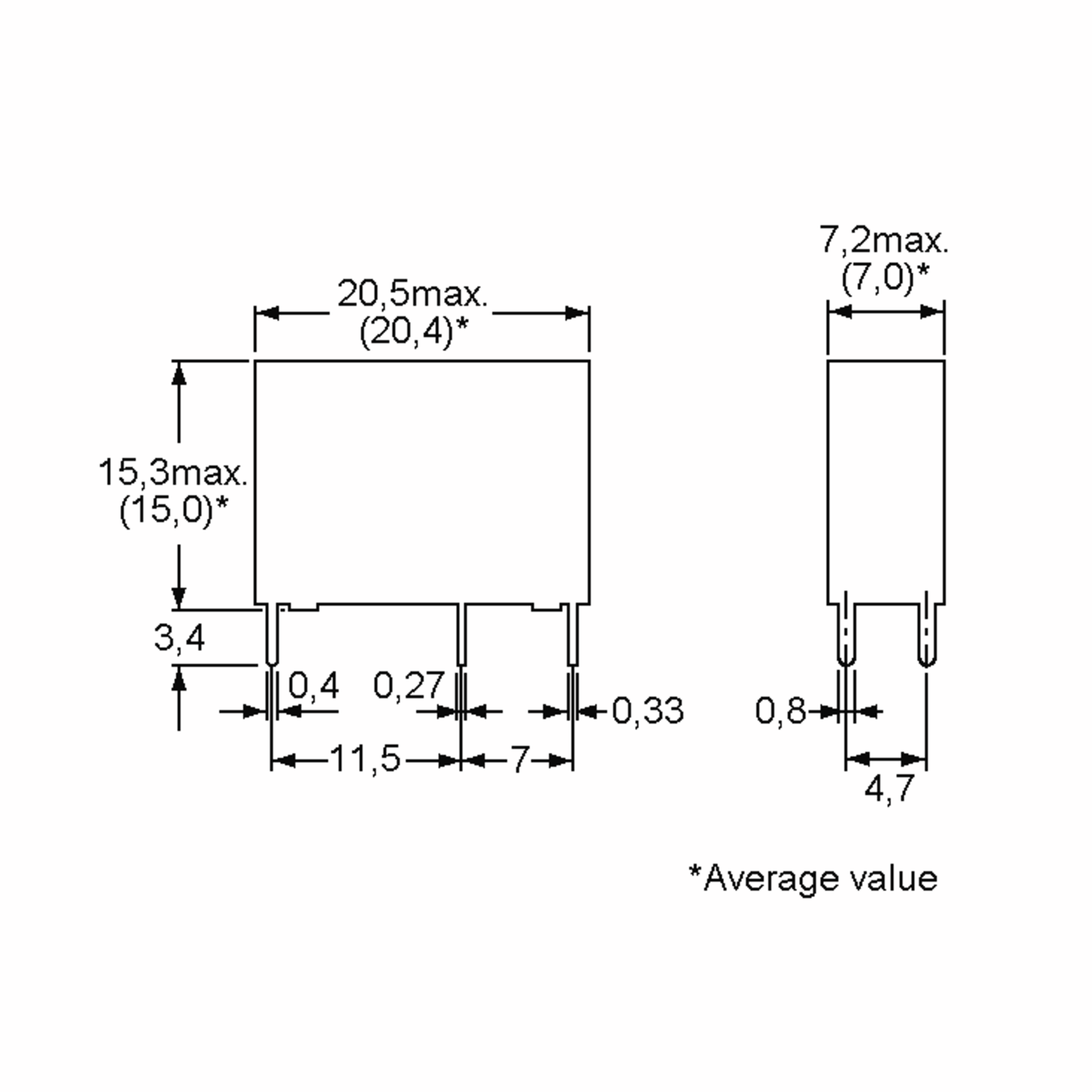

Maße und Gewichte
- Abmessung: Länge
- 20,5 mm
- Abmessung: Breite
- 7,2 mm
- Abmessung: Höhe
- 15,3 mm
- Gewicht
- 4 g
Betriebsbedingungen
- Betriebstemperatur, min.
- -40 °C
- Betriebstemperatur, max.
- 85 °C
Technische Merkmale
- Kontakt: Schaltstrom (min/typ/max)
- 5 A
- Kontakt: Schaltspannung, max. AC
- 250 V AC
- Kontakt: Schaltspannung, max. DC
- 30 V DC
- Kontakt: Transportstrom
- 5 A
- Kontaktwiderstand
- 100 mOhm
- Kriechstrecke
- 6 mm
- Spulenausführung
- monostabil
- Spulenwiderstand
- 720 Ohm
- Spulenleistung
- 200 mW
- Spule: Bemessungsstrom [mA]
- 16,7 mA
- Spule: Nennspannung DC
- 12 V DC
- Spule: Betriebsspannung, max.
- 20,4 V
- Spule: Ansprechspannung
- 9 V
- Spule: Abfallspannung
- 1,2 V
- Prüfspannung Kontakt/Kontakt
- 750 V AC
- Prüfspannung Spule/Kontakt
- 4.000 V AC
- Ansprechzeit
- 10 ms
- Abfallzeit
- 10 ms
- Lebensdauer, mechanisch
- 5 x 10^6 Zyklen
- Lebensdauer, elektrisch
- 100.000 Zyklen
- Isolationswiderstand
- 1.000 MOhm
- Vibrationsfestigkeit
- 1,5 mm DA
- Stoßfestigkeit, funktionell
- 100 m/s²
Sicherheit/Zertifizierungen
- Approbationen
- CQC
- CSA
- UL
- VDE
- Normen
- EN 61010
- Schutzart RT
- RTII
