SLC03B-12

MEAN WELL DC/DC-Wandler geregelt 12V 0,25A DIP16 1.500V

Hersteller-Artikel-Nr.
SLC03B-12
Schukat-Artikel-Nr.
SLC03B-12
Hersteller
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.

59 Stück auf Lager

Planlieferzeit
Ø 22 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen: • Aktiv (grüne Ampel) • NRND = Not Recommended for New Designs (gelbe Ampel) • LTB = Last Time Buy (gelbe Ampel) • EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Ersatz / Nachfolger Alle Artikel der Serie
Datenblatt
ECAD Modell
Downloads

Staffelpreise

Hersteller-VPE 36 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück

Menge und Kaufoptionen

(mind. 1 Stück oder ein Vielfaches von 1)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.

Steckbrief

Betriebsart
geregelt
Gehäuse
DIP16
Ausgangsleistung
3 W
Ausgangsspannung
12 V
Ausgangsstrom
0,250 A
Isolationsspannung I/P-O/P
1.500 V
RoHS-Konform

Spezifikationen

Alle ausklappen

Allgemein

Hersteller
  • MEAN WELL
Serie
  • SLC03
Warengruppe
  • L9092
Anwendung
  • ITE
  • Industrie
Betriebsart
  • geregelt
Gehäuse
  • DIP16

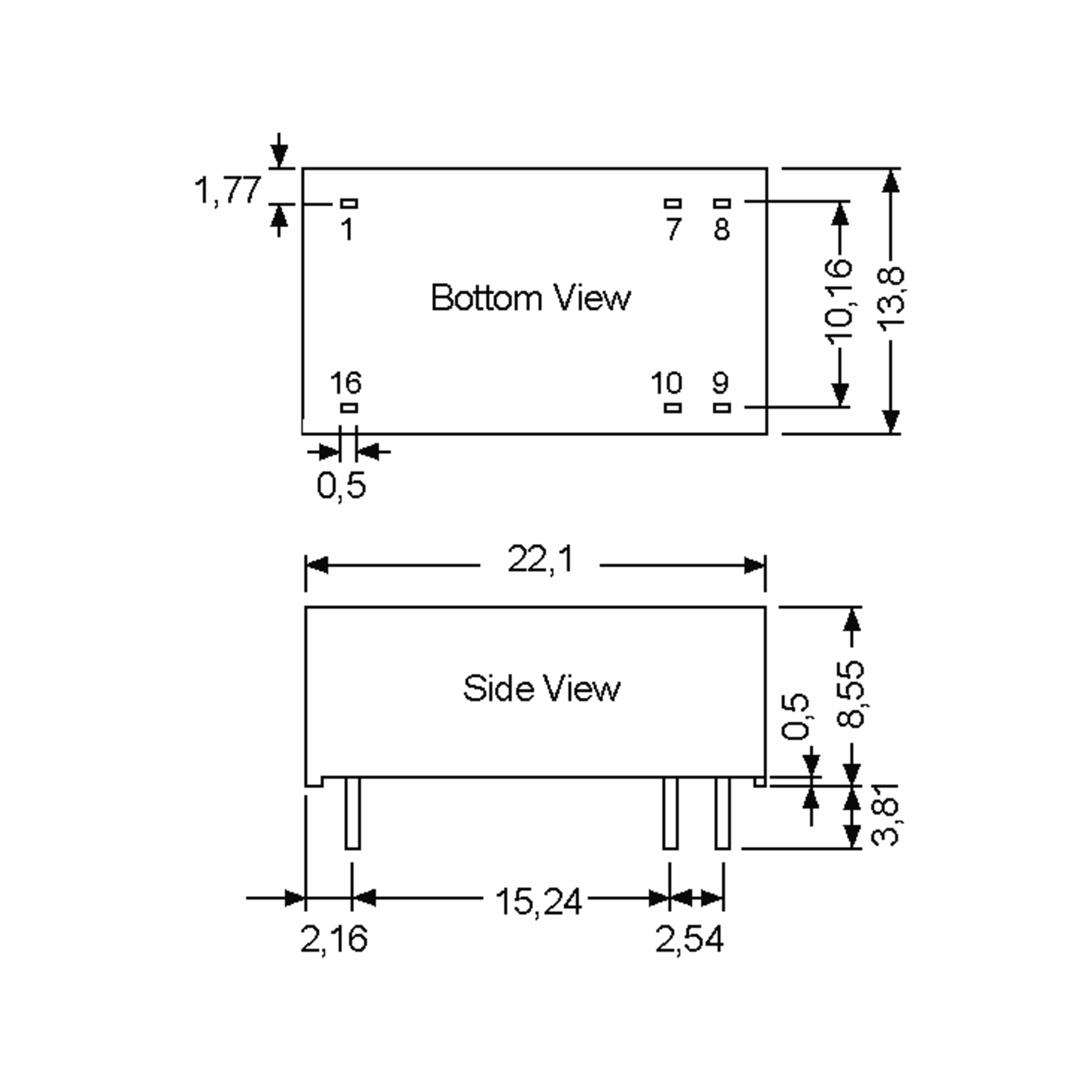

Abmessung: Länge
  • 22,1 mm
Abmessung: Breite
  • 13,8 mm
Abmessung: Höhe
  • 8,55 mm
Gewicht
  • 4,5 g
Herstellergarantie (Jahre)
  • 3
Produktbeschreibung
  • Die Serie SLCO3 umfasst isolierte und geregelte 3W Modul-DC-DC-Wandler mit einem DIP16-Gehäuse. Sie verfügt über internationales Standardpining, einen hohen Wirkungsgrad von bis zu 82%, einen weiten Arbeitstemperaturbereich -40-+85°C, 1,5KVDC I/P-O/P Isolationsspannung, Einhaltung der BS EN/EN55032 Klasse B ohne zusätzliche Komponenten, Kurzschlussschutz im Dauermodus, usw. Die Modelle mit 2:1 breitem Eingangsbereich berücksichtigen verschiedene Eingangsspannungen von 9-18V, 18-36V und 36-75V und verschiedene Ausgangsspannungen von 5V/12V/15V, die für alle Arten von Systemen geeignet sind, wie z.B. industrielle Steuerung, Telekommunikation, verteilte Stromversorgungssysteme usw.

Betriebsbedingungen

MTBF
  • 300.000 h

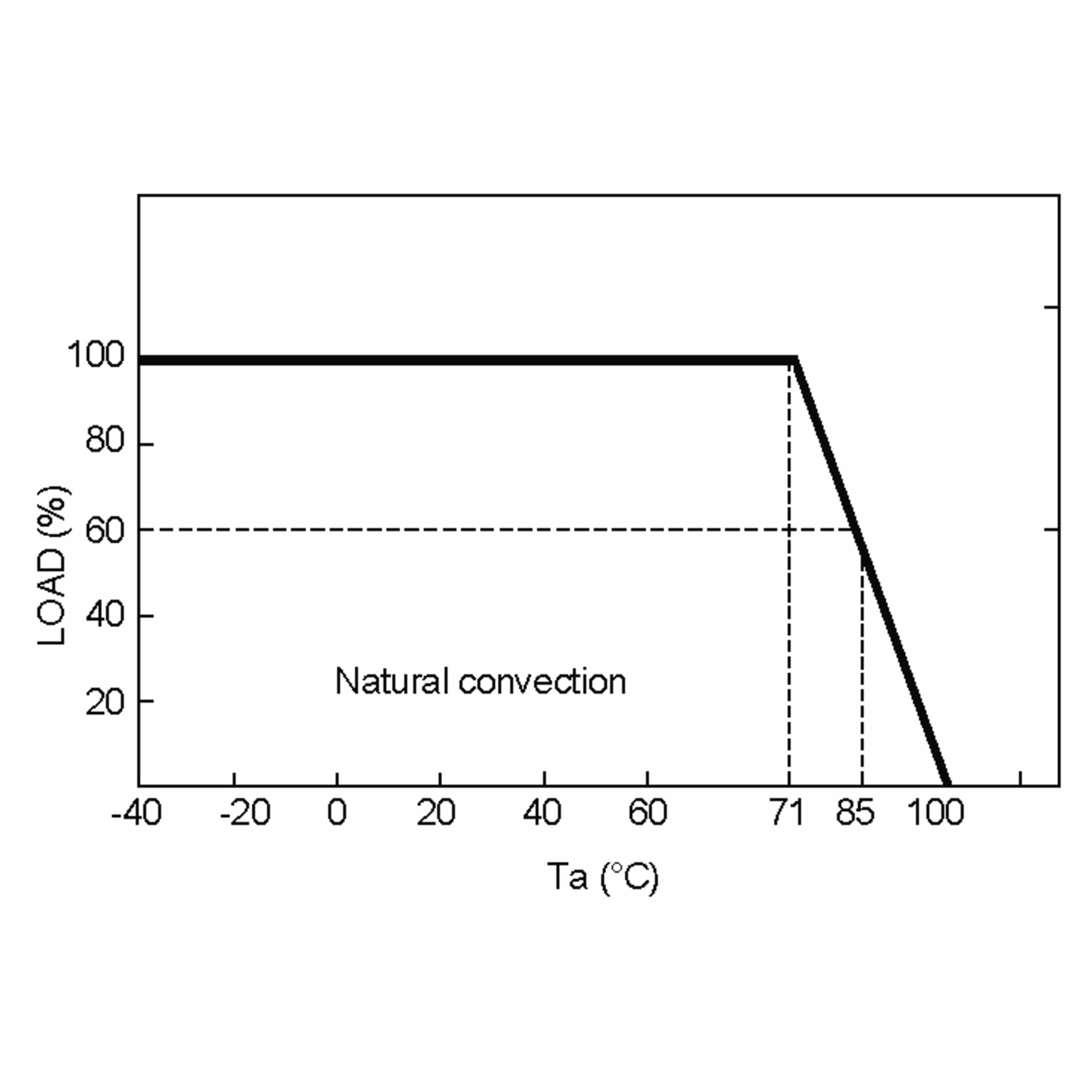

Betriebstemperatur, min.
  • -40 °C
Betriebstemperatur, max.
  • 85 °C
Lagertemperatur, min.
  • -40 °C
Lagertemperatur, max.
  • 105 °C

Eingang

Eingangsnennspannung
  • 24 V
Eingangsspannung min. DC
  • 18 V
Eingangsspannung max. DC
  • 36 V
Eingangsspannungsverhältnis
  • 2:1
Wirkungsgrad
  • 82 %
Anschlussart, Eingang
  • THT

Ausgang

Anzahl Ausgänge
  • 1
Ausgangsleistung
  • 3 W
Ausgangsspannung
  • 12 V
Ausgangsspannungstoleranz
  • -2 %
Restwelligkeit
  • 50 mVp-p
Ausgangsstrom
  • 0,250 A
Überlastschutz
Kurzschlussschutz
Anschlussart, Ausgang
  • THT
kapazitive Last, max.
  • 470 µF

Sicherheit/Zertifizierungen

Isolationsspannung I/P-O/P
  • 1.500 V
Approbationen
  • CE
  • EAC
  • UKCA
Normen (EMV)
  • EN 55032 Klasse B
