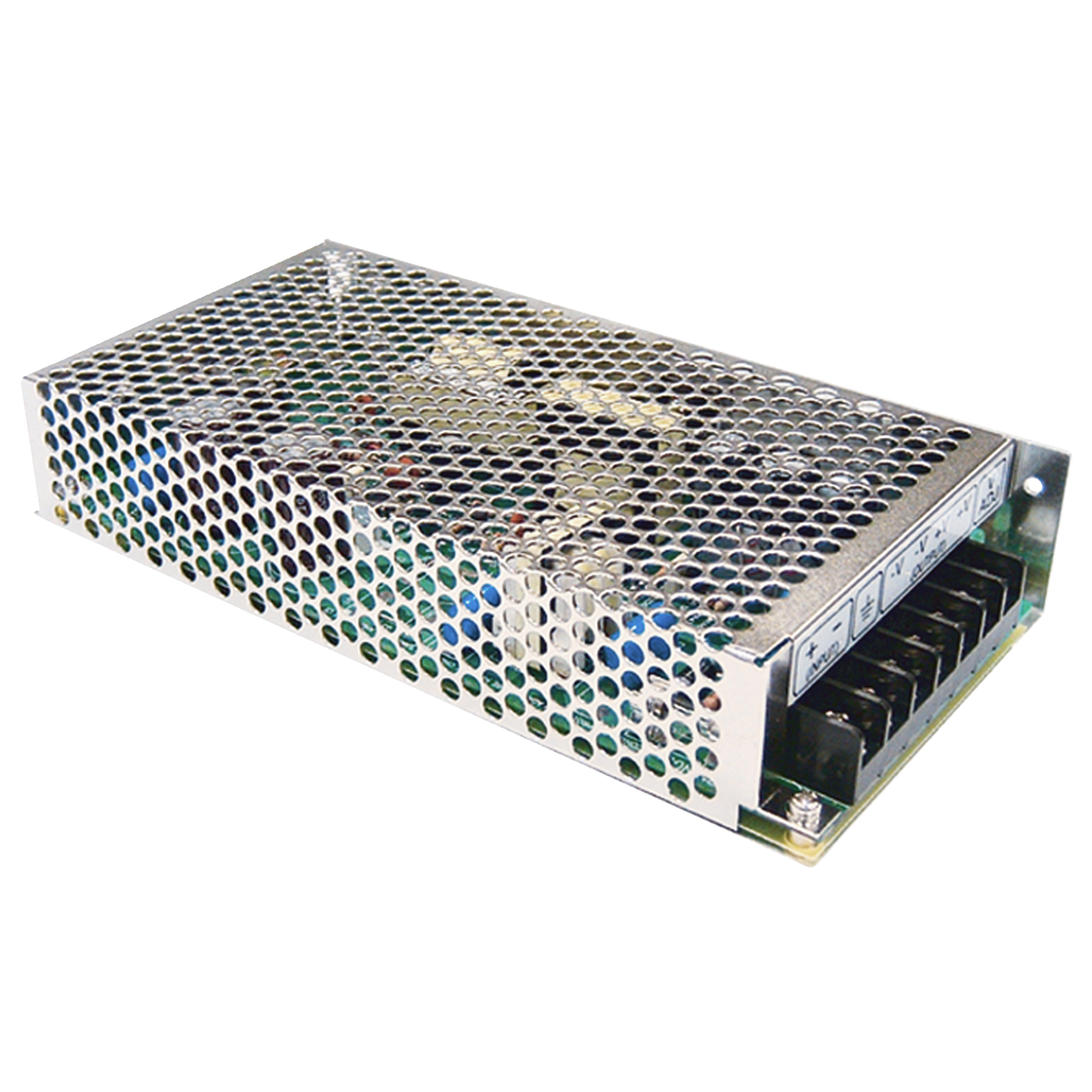

SD-100C-24
MEAN WELL DC/DC-Wandler geregelt 24V 4,2A Geschlossen 1.500V
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
38 Stück auf Lager
Planlieferzeit
Ø 16 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 20 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 1 Stück oder ein Vielfaches von 1)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Betriebsart
- geregelt
- Gehäuse
- Geschlossen
- Ausgangsleistung
- 100,8 W
- Ausgangsspannung
- 24 V
- Ausgangsstrom
- 4,200 A
- Isolationsspannung I/P-O/P
- 1.500 V
- RoHS-Konform
Spezifikationen
Alle ausklappen
Betriebsbedingungen
- MTBF
- 355.500 h
- Betriebstemperatur, min.
- -15 °C
- Betriebstemperatur, max.
- 60 °C
- Lagertemperatur, min.
- -20 °C
- Lagertemperatur, max.
- 85 °C
Eingang
- Eingangsspannung min. DC
- 36 V
- Eingangsspannung max. DC
- 72 V
- Eingangsspannungsverhältnis
- 2:1
- Wirkungsgrad
- 81 %
- Anschlussart, Eingang
- Schraubklemme
Ausgang
- Anzahl Ausgänge
- 1
- Ausgangsleistung
- 100,8 W
- Ausgangsspannung
- 24 V
- Ausgangsspannung min.
- 23 V
- Ausgangsspannung max.
- 30 V
- Ausgangsspannungstoleranz
- -1 %
- Restwelligkeit
- 150 mVp-p
- Ausgangsstrom
- 4,200 A
- Überlastschutz
- Überlastschutzausführung
- Hiccup
- Kurzschlussschutz
- Überspannungsschutz
- Übertemperaturschutz
- Anschlussart, Ausgang
- Schraubklemme
Sicherheit/Zertifizierungen
- Isolationsspannung I/P-O/P
- 1.500 V
- Isolationsspannung I/P-FG
- 1.500 V
- Isolationsspannung O/P-FG
- 500 V
- Approbationen
- AS/NZ
- CE
- EAC
- UKCA
- Normen (EMV)
- EN 55032 Klasse B
