PWM-90-24

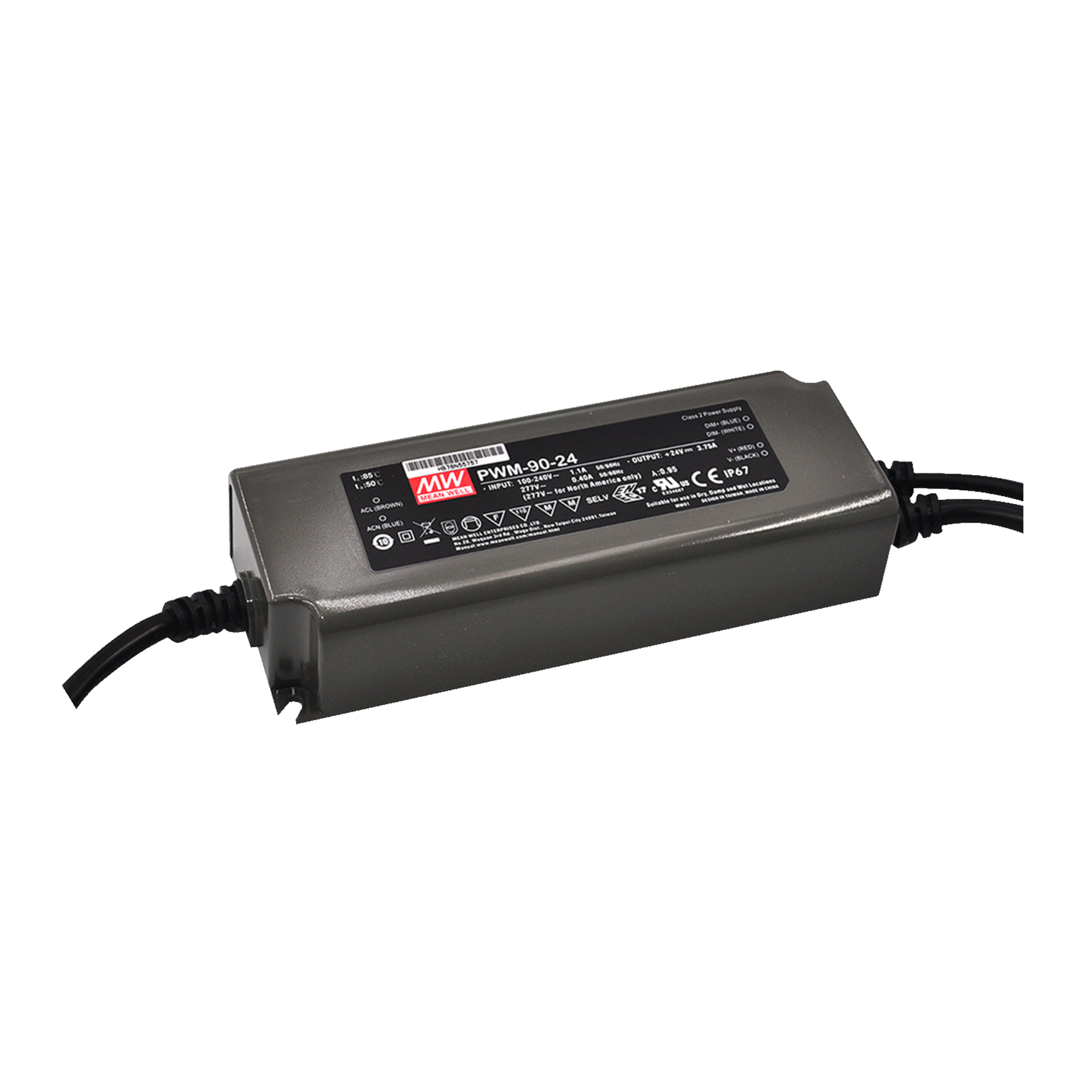

MEAN WELL AC/DC-LED-Netzteil CV 90W 24V 3,750A IP67 0-10 Volt PWM Resistiv

PWM-90-24PWM-90-24PWM-90-24PWM-90-24
TOP
Hersteller-Artikel-Nr.
PWM-90-24
Schukat-Artikel-Nr.
PWM-90-24
Hersteller
MEAN WELL
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.

573 Stück auf Lager

Planlieferzeit
Ø 14 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen: • Aktiv (grüne Ampel) • NRND = Not Recommended for New Designs (gelbe Ampel) • LTB = Last Time Buy (gelbe Ampel) • EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Ersatz / Nachfolger Alle Artikel der Serie
Datenblatt
PDF öffnen
ECAD Modell
Downloads

Staffelpreise

Hersteller-VPE 18 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück

Menge und Kaufoptionen

(mind. 1 Stück oder ein Vielfaches von 1)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.

Steckbrief

Betriebsart
CV
Ausgangsleistung
90 W
Ausgangsspannung
24 V
Ausgangsstrom
3,750 A
Schutzart/IP
IP67
Schnittstellen
0-10 Volt
PWM
Resistiv
RoHS-Konform

Spezifikationen

Alle zuklappen

Allgemein

Hersteller
  • MEAN WELL
Serie
  • PWM-90
Warengruppe
  • L4725
Anwendung
  • Beleuchtung
Betriebsart
  • CV
Gehäuse
  • Geschlossen Kunststoff

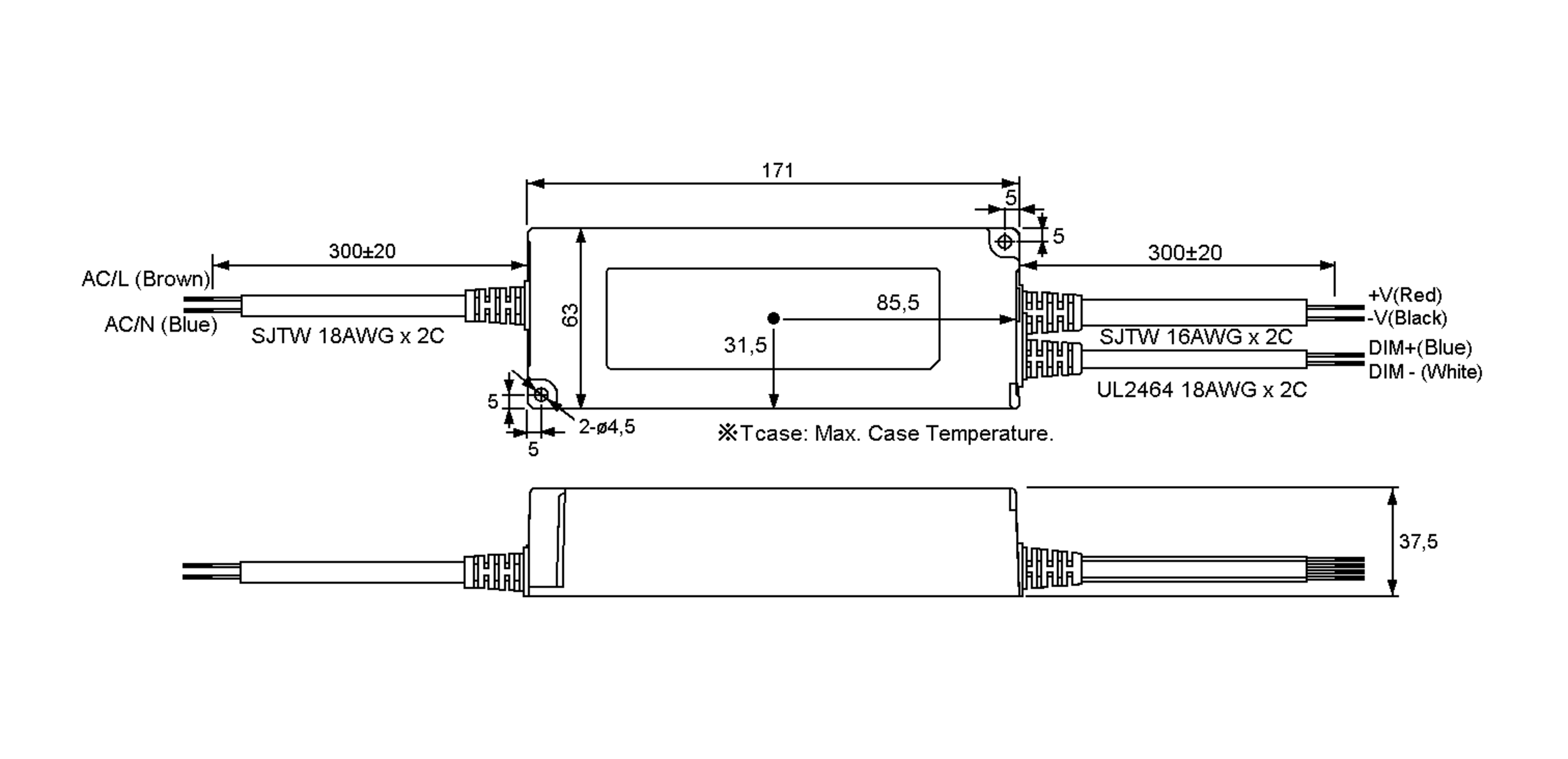

Abmessung: Länge
  • 171 mm
Abmessung: Breite
  • 63 mm
Abmessung: Höhe
  • 37,5 mm
Gewicht
  • 770 g
Kennzeichen
  • SELV; MM-Zeichen
Dimmbar
Schnittstellen
  • 0-10 Volt
  • PWM
  • Resistiv
Herstellergarantie (Jahre)
  • 5
Produktbeschreibung
  • Die PWM-90 Serie bietet 90W AC/DC LED-Netzteile mit Konstantspannungsmodus und PWM- Ausgang in der Lage ist, die Homogenität der Helligkeit bei der Ansteuerung aller Arten von LED-Streifen aufrechtzuerhalten. PWM-90 arbeitet im Eingangsspannungsbereich von 90-305VAC und bietet Modelle mit verschiedenen Nennspannungen zwischen 12V und 48V. Dank des hohen Wirkungsgrads von bis zu 90,5% und des lüfterlosen Designs kann die gesamte Serie bei Gehäusetemperaturen von -40°%C bis +85°C unter freier Luftkonvektion arbeiten. Die gesamte Serie ist mit IP67 eingestuft und eignet sich für den Einsatz in trockenen, feuchten oder nassen Umgebungen.
Eigenschaften
  • DC tauglich
  • Notlichtbetriebsgerät
  • unabhängiges Betriebsgerät
Anwendungshinweis
  • Stromversorgung für den Betrieb von LED-Lichtquellen. Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den Sammelstellen des Entsorgungssystems. Die Entsorgung über den Hausmüll ist untersagt.

Betriebsbedingungen

MTBF
  • 224.200 h
Betriebserwartung
  • 50.000 h
Betriebstemperatur, min.
  • -40 °C
Betriebstemperatur, max.
  • 85 °C
Lagertemperatur, min.
  • -40 °C
Lagertemperatur, max.
  • 80 °C

Eingang

Netzfrequenz min.
  • 47 Hz
Netzfrequenz max.
  • 63 Hz
Eingangsspannung min. AC
  • 90 V
Eingangsspannung max. AC
  • 305 V
Eingangsspannung min. DC
  • 127 V
Eingangsspannung max. DC
  • 431 V
Eingangsstrom
  • 0,5 A
Wirkungsgrad
  • 90,5 %
Leerlaufleistung, kleiner als
  • 0,5 W
Leistungsaufnahme im Bereitschaftszustand (PSB), kleiner als
  • 0,5 W
Ableitstrom, max.
  • 0,25 mA
Einschaltstrom, max.
  • 60 A
Anzahl max. an B16 Sicherungsautomat
  • 3
Anzahl max. an C16 Sicherungsautomat
  • 6
Power Faktor Korrektur (PFC)
Power-Faktor
  • 0,96
Anschlussart, Eingang
  • Litze
Länge der Zuleitung, Eingang
  • 30 cm

Ausgang

Anzahl Ausgänge
  • 1
Ausgangsleistung
  • 90 W
Ausgangsspannung
  • 24 V
Ausgangsstrom
  • 3,750 A
Überlastschutz
Überlastschutzausführung
  • Hiccup
Kurzschlussschutz
Überspannungsschutz
Übertemperaturschutz
Anschlussart, Ausgang
  • Litze
Länge der Zuleitung, Ausgang
  • 30 cm

Sicherheit/Zertifizierungen

Schutzklasse
  • II
Schutzart/IP
  • IP67
Isolationsspannung I/P-O/P
  • 3.750 V
Approbationen
  • BIS
  • CCC
  • CE
  • CSA
  • EAC
  • EN
  • ENEC
  • IEC
  • UKCA
  • UL
Normen (EMV)
  • EN 55015
Normen (Sicherheit)
  • EN 61347-1
  • EN 61347-2-13
  • IEC 61347-1
  • IEC 61347-2-13
  • UL 8750

Dokumente

LED_GE.pdf
Herunterladen (pdf, 1.172 KB)
MEAN_WELL_Katalog_Industrie_2026.pdf
Herunterladen (pdf, 48.955 KB)
MEAN_WELL_Katalog_LED.pdf
Herunterladen (pdf, 53.159 KB)
