CK-1051

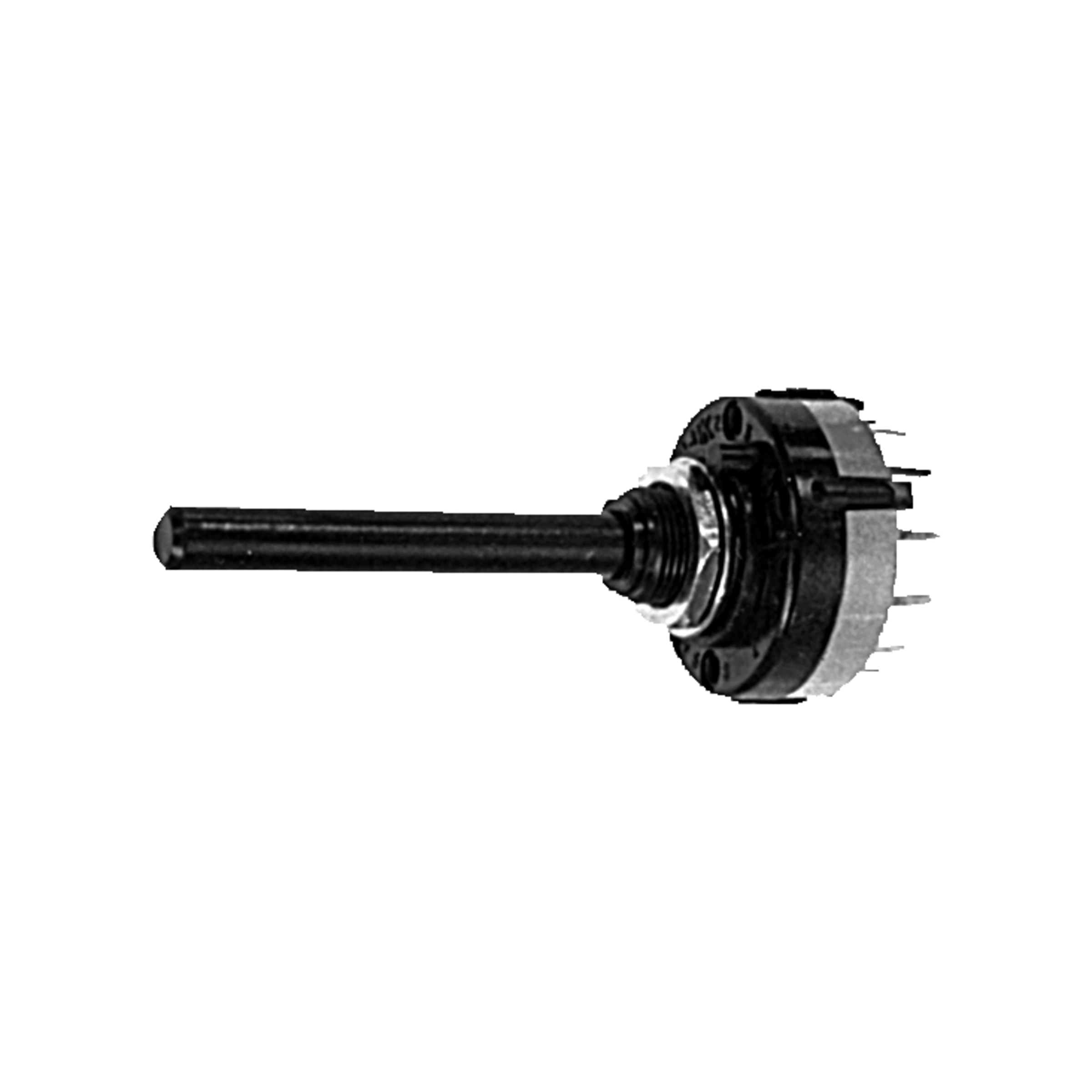

Lorlin CK Drehschalter 3x4 27,5mm 250VDC 0,15A 4 Schalterpos. 3 Pol(e) nicht brückend
TOP
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
710 Stück auf Lager
Nächster Eingang
KW 07/2025
500 Stück
500 Stück
Planlieferzeit
Ø 14 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 100 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 5 Stück oder ein Vielfaches von 5)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Typ
- Drehschalter
- Serie
- CK
- Farbe Körper
- schwarz
- Art des Betätigers
- Spindel
- Funktion

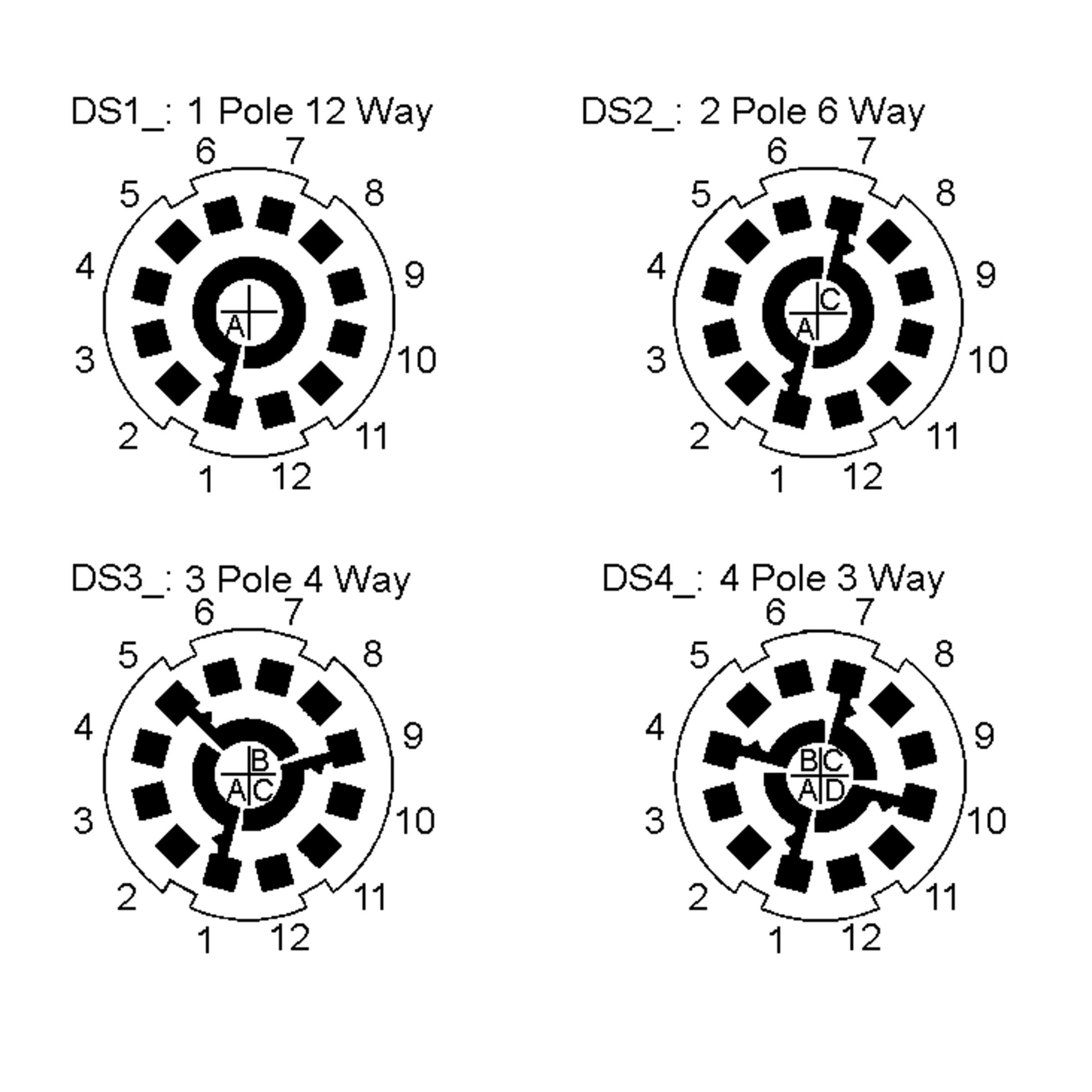

- 3x4
- Anzahl Schalterpositionen
- 4
- Farbe Betätiger
- schwarz
- Durchmesser
- 27,5 mm
- Anzahl Pole
- 3
- Beleuchtung
- unbeleuchtet
- Betriebsspannung AC
- 250 V AC
- Schaltstrom, max.
- 0,15 A
- Betriebsspannung DC
- 250 V DC
- Betriebstemperaturbereich, Min.
- -30 °C
- Betriebstemperaturbereich, Max.
- 85 °C
- RoHS-Konform
Spezifikationen
Alle ausklappen

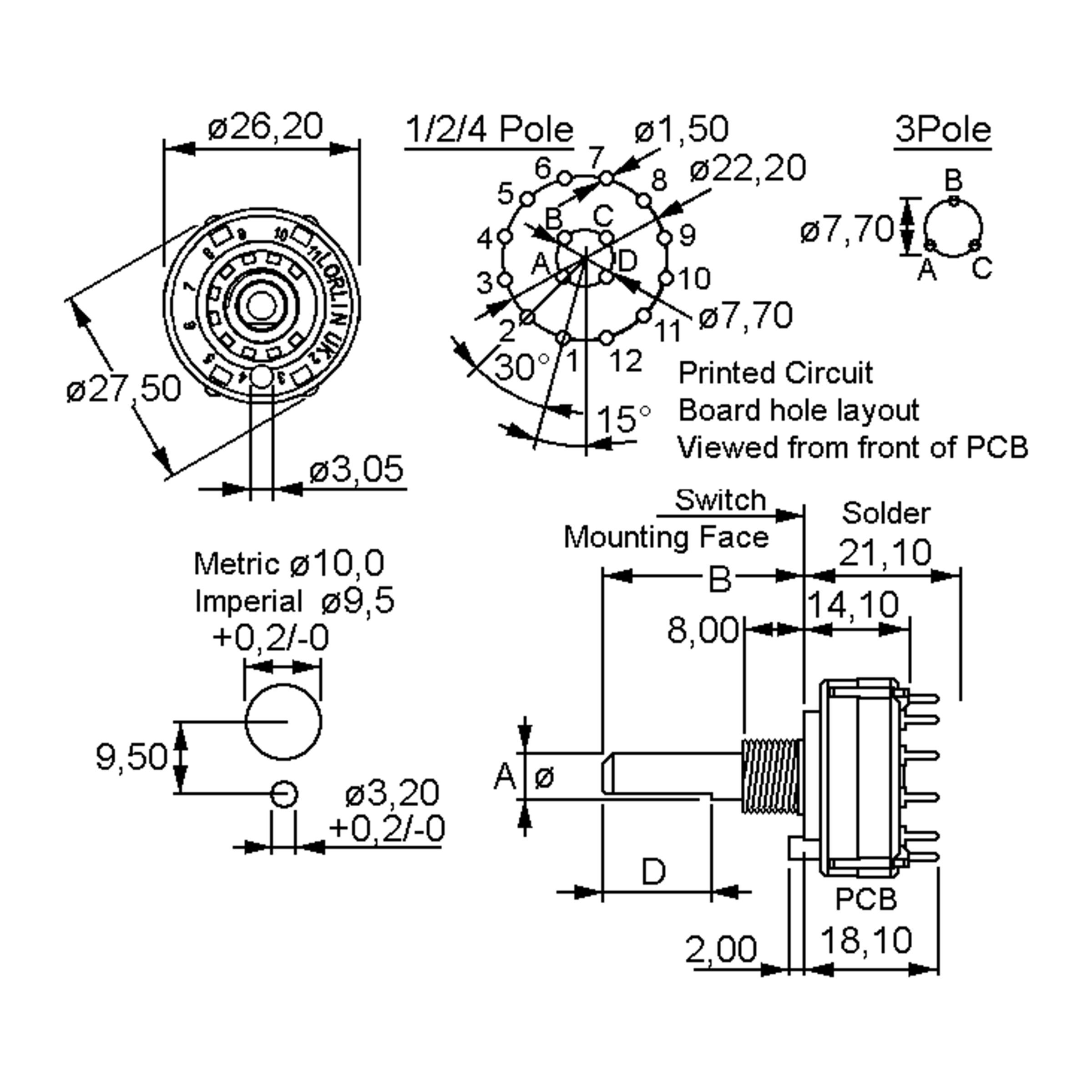

Maße und Gewichte
- Durchmesser
- 27,5 mm
Betriebsbedingungen
- Betriebstemperaturbereich, Min.
- -30 °C
- Betriebstemperaturbereich, Max.
- 85 °C
Technische Merkmale
- Betriebsspannung DC
- 250 V DC
- Betriebsspannung AC
- 250 V AC
- Prüfspannung
- 1.500 V AC, 1min.
- Lebensdauer, mechanisch
- 10^4 Betätigungen
- Schaltstrom, max.
- 0,15 A
- Übergangswiderstand
- 20 mOhm
- Isolationswiderstand, min.
- 999 MOhm
- Material: Körper
- Polyamid 6.6, glasfaserverstärkt
- Material: Kontakte
- Messing, versilbert
Mechanische Eigenschaften
- Gewinde
- M10 x 0,75
- Anschluss
- Lötpin
- Schaltwinkel
- 30 °
- Anzahl Schalterpositionen
- 4
- Anzahl Pole
- 3
