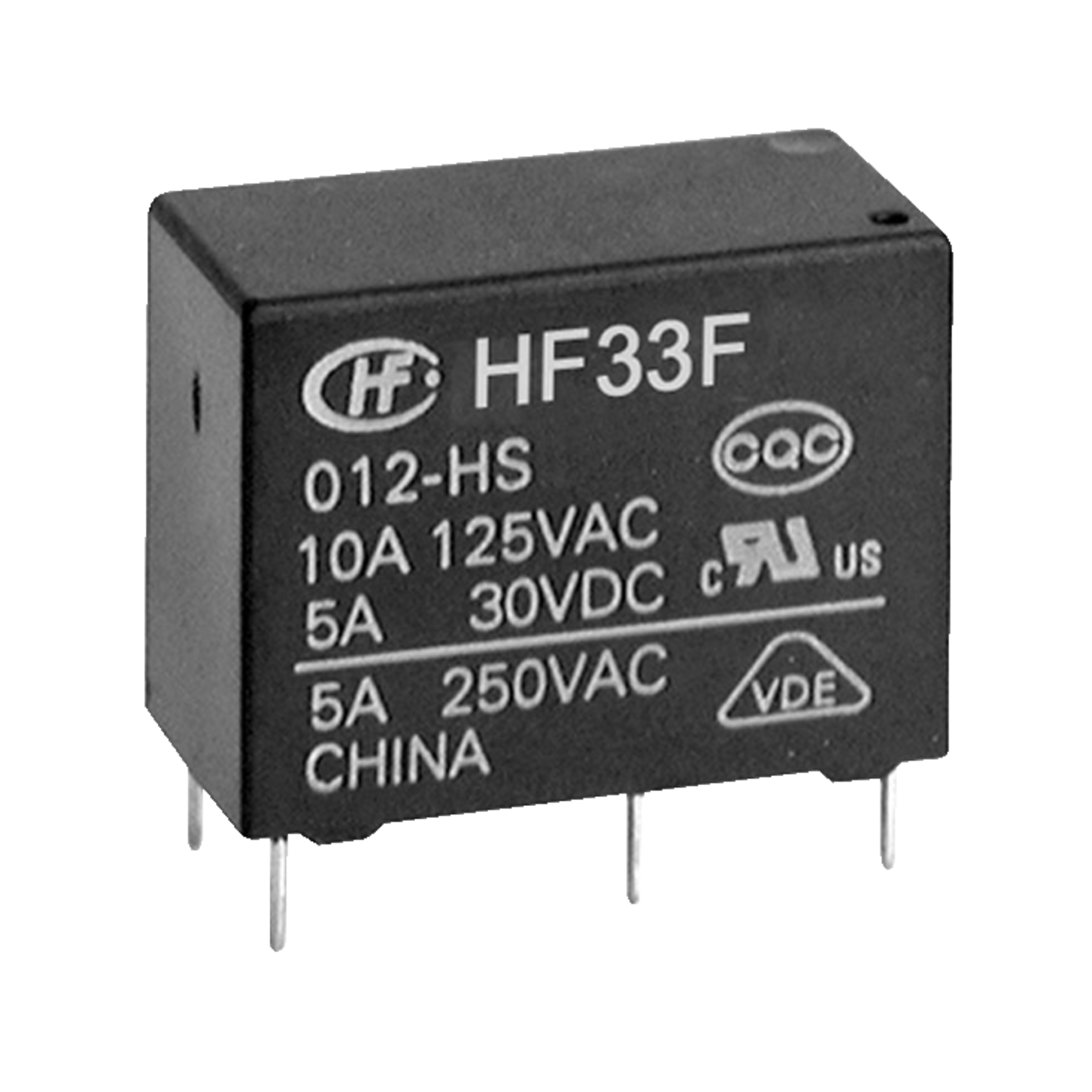

HF33F/012-ZS3F
Hongfa Printrelais HF33F THT SPDT 10A 12VDC 320Ohm 20,5mmx10,2mmx15,3mm
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
275 Stück auf Lager
Nächster Eingang
KW 19/2026
100 Stück
100 Stück
Planlieferzeit
Ø 15 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 100 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 5 Stück oder ein Vielfaches von 5)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Hinweis
- Querverweise:
• Hier finden Sie geeignete Fassungen und Zubehör. - Serie
- HF33F

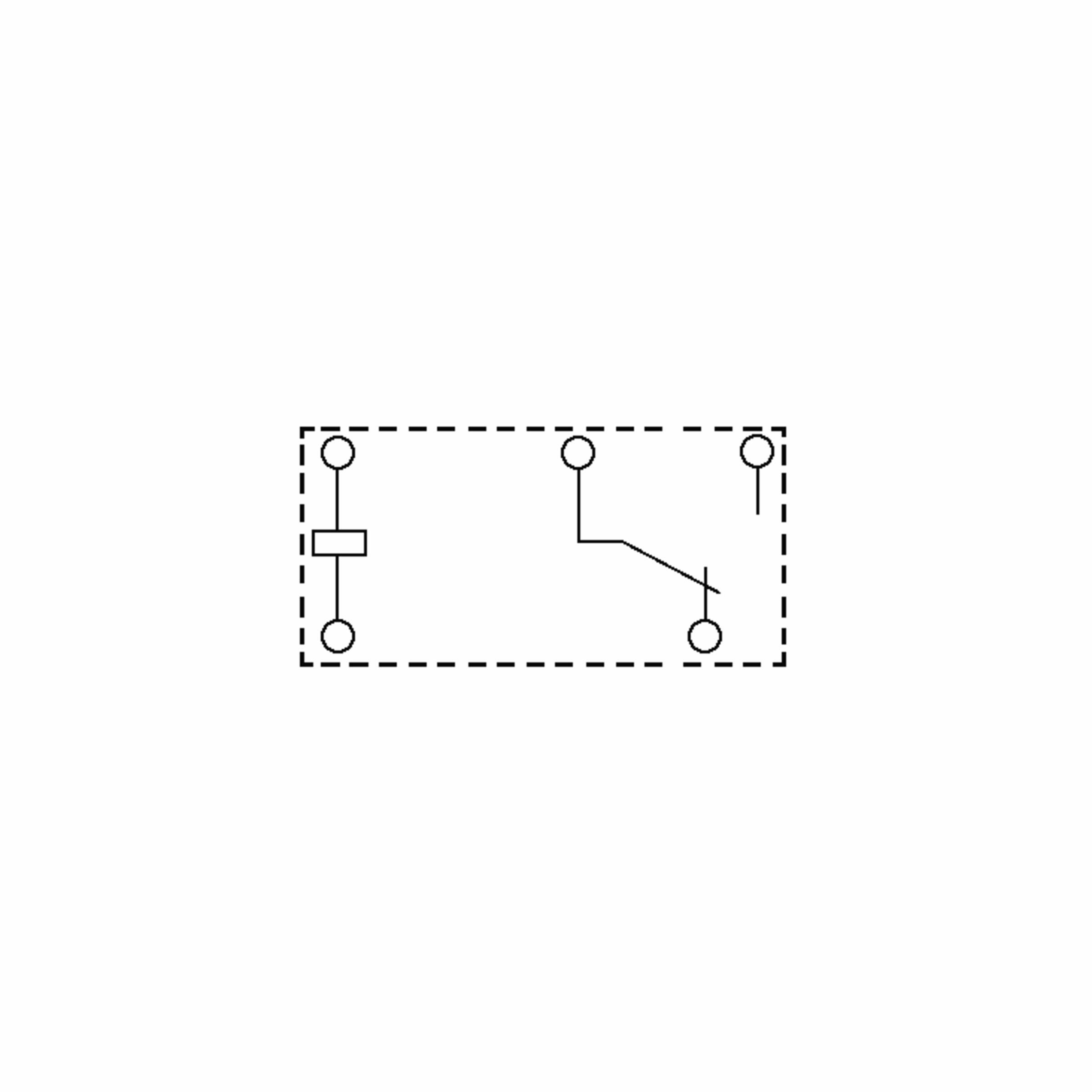

- Kontakt
- SPDT
- Kontakt: Schaltstrom (min/typ/max)
- 10 A
- Spule: Nennspannung DC
- 12 V DC
- Spulenwiderstand
- 320 Ohm
- RoHS-Konform
Spezifikationen
Alle ausklappen

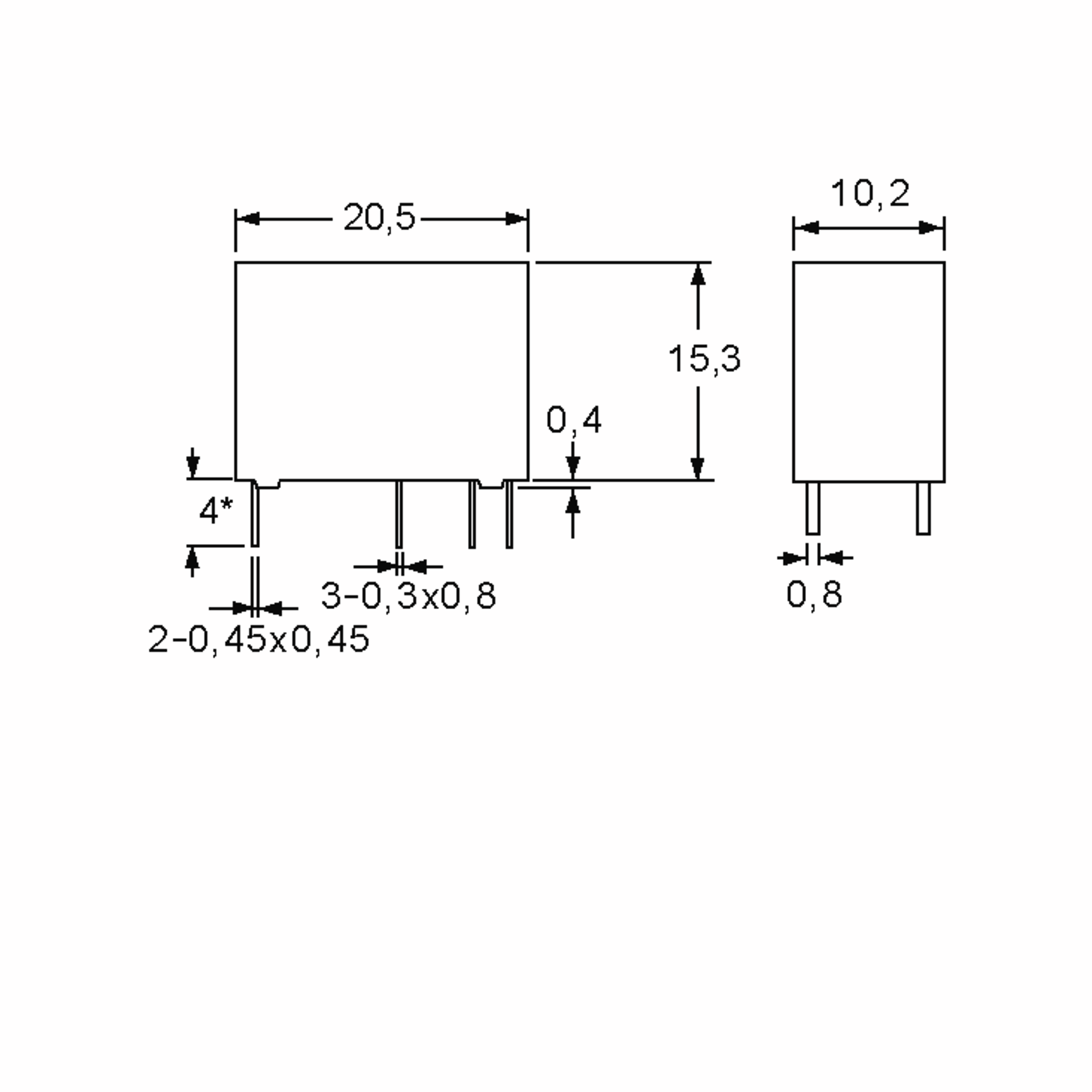

Maße und Gewichte
- Abmessung: Länge
- 20,5 mm
- Abmessung: Breite
- 10,2 mm
- Abmessung: Höhe
- 15,3 mm
- Gewicht
- 7 g
Betriebsbedingungen
- Betriebstemperatur, min.
- -40 °C
- Betriebstemperatur, max.
- 85 °C
Technische Merkmale
- Kontakt: Schaltstrom (min/typ/max)
- 10 A
- Kontakt: Schaltspannung, max. AC
- 250 V AC
- Kontakt: Schaltspannung, max. DC
- 30 V DC
- Kontakt: Schaltleistung (VA)
- 1.250 VA
- Kontakt: Schaltlast (W)
- 150 W
- Kontaktwiderstand
- 100 mOhm
- Kriechstrecke
- 8 mm
- Spulenausführung
- monostabil
- Spulenwiderstand
- 320 Ohm
- Spulenleistung
- 450 mW
- Spule: Nennspannung DC
- 12 V DC
- Spule: Betriebsspannung, max.
- 15,6 V
- Spule: Ansprechspannung
- 9 V
- Spule: Abfallspannung
- 0,6 V
- Prüfspannung offene Kontakte
- 1.000 V AC
- Prüfspannung Spule/Kontakt
- 4.000 V AC
- Ansprechzeit
- 8 ms
- Abfallzeit
- 5 ms
- Lebensdauer, mechanisch
- 5 x 10^6 Zyklen
- Lebensdauer, elektrisch
- 100.000 Zyklen
- Isolationswiderstand
- 1.000 MOhm
- Vibrationsfestigkeit
- 1,5 mm DA
- Stoßfestigkeit, funktionell
- 98 m/s²
Sicherheit/Zertifizierungen
- Approbationen
- CQC
- VDE
- cULus
