09670005576

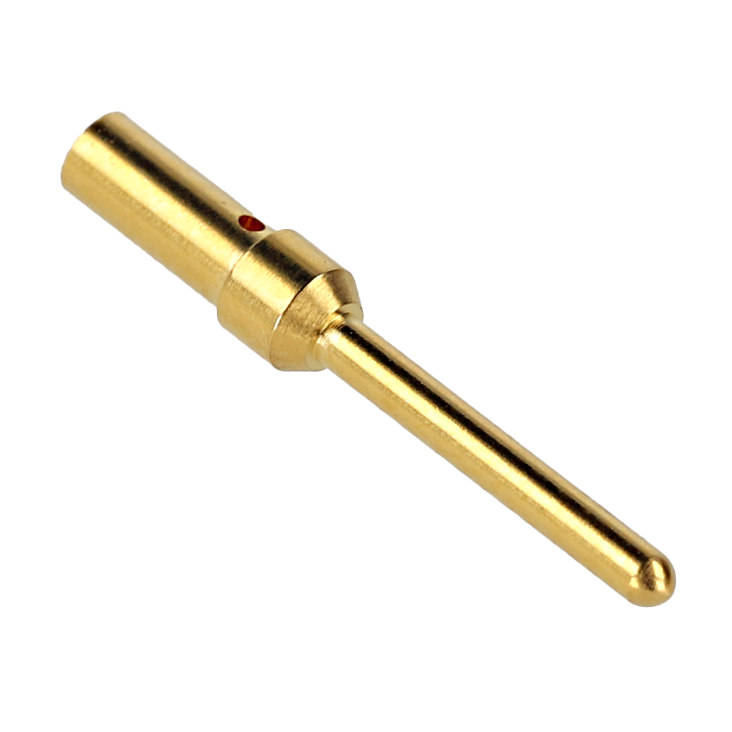

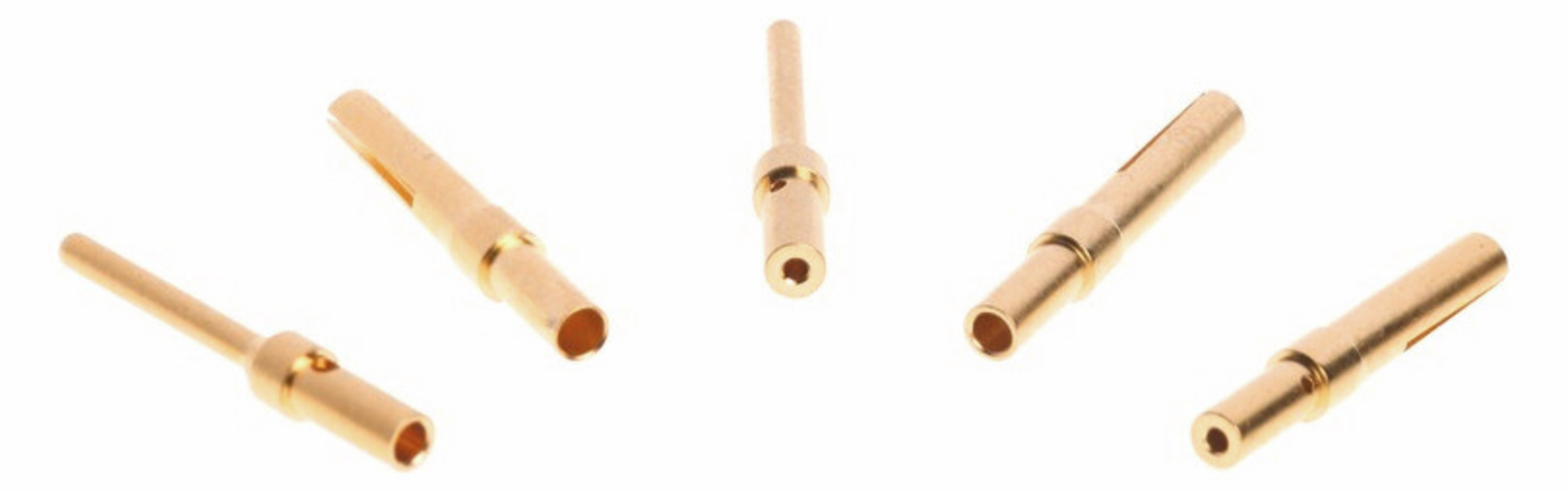

HARTING D Sub Crimpkontakt Stift 0,13 - 0,33
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
100 Stück auf Lager
Planlieferzeit
Ø 14 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 100 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 1 Stück oder ein Vielfaches von 1)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Kontaktart
- Stift
- Typ
- Stiftkontakt
- Anschlusskontakt
- Crimp
- Serie
- D-Sub
- Bauform
- rund
- Anschlussbeschichtung
- Edelmetall über Nickel
- Ausführung
- Kontakte
- Polzahl
- 1
- RoHS-Konform
Spezifikationen
Alle ausklappen
Maße und Gewichte
- Abmessung: Länge
- 14,2 mm
- Durchmesser
- 2,16 mm
- Gewicht
- 0,13 g
- Abisolierlänge, max.
- 4,5 mm
- Leiterquerschnitt (AWG), min.
- 26 AWG
- Leiterquerschnitt, min.
- 0,13 mm²
- Leiterquerschnitt (AWG), max.
- 22 AWG
- Leiterquerschnitt, max.
- 0,33 mm²
Mechanische Merkmale
- Kontaktmaterial Eingang
- Kupferlegierung
- Kontaktbeschichtung Eingang
- Edelmetall über Nickel
- Anschlussmaterial
- Kupferlegierung
- Anschlussbeschichtung
- Edelmetall über Nickel
Dokumente
09670005576_100189796DRW003C.pdf
09670005576_100189796DRW003C.pdf
