49.52.8.230.0060
Finder Koppelrelais 49.52 DPDT 8A 230VAC 28.000Ohm 81,9mmx15,5mmx68,4mm IP20
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Artikel nicht mehr verfügbar!
Planlieferzeit
--- Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
EOL 07.05.2024
Abgekündigt durch Hersteller mit Ersatz
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 10 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 1 Stück oder ein Vielfaches von 1)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Hinweis
- Querverweise:
• Hier finden Sie geeignete Fassungen und Zubehör. - Typ
- Koppelrelais
- Serie
- 49.52
- Kontakt
- DPDT
- Kontakt: Schaltstrom (min/typ/max)
- 8 A
- Spule: Nennspannung AC
- 230 V AC
- Spulenwiderstand
- 28.000 Ohm
- Schutzart IP
- IP20
- RoHS-Konform
Spezifikationen
Alle ausklappen

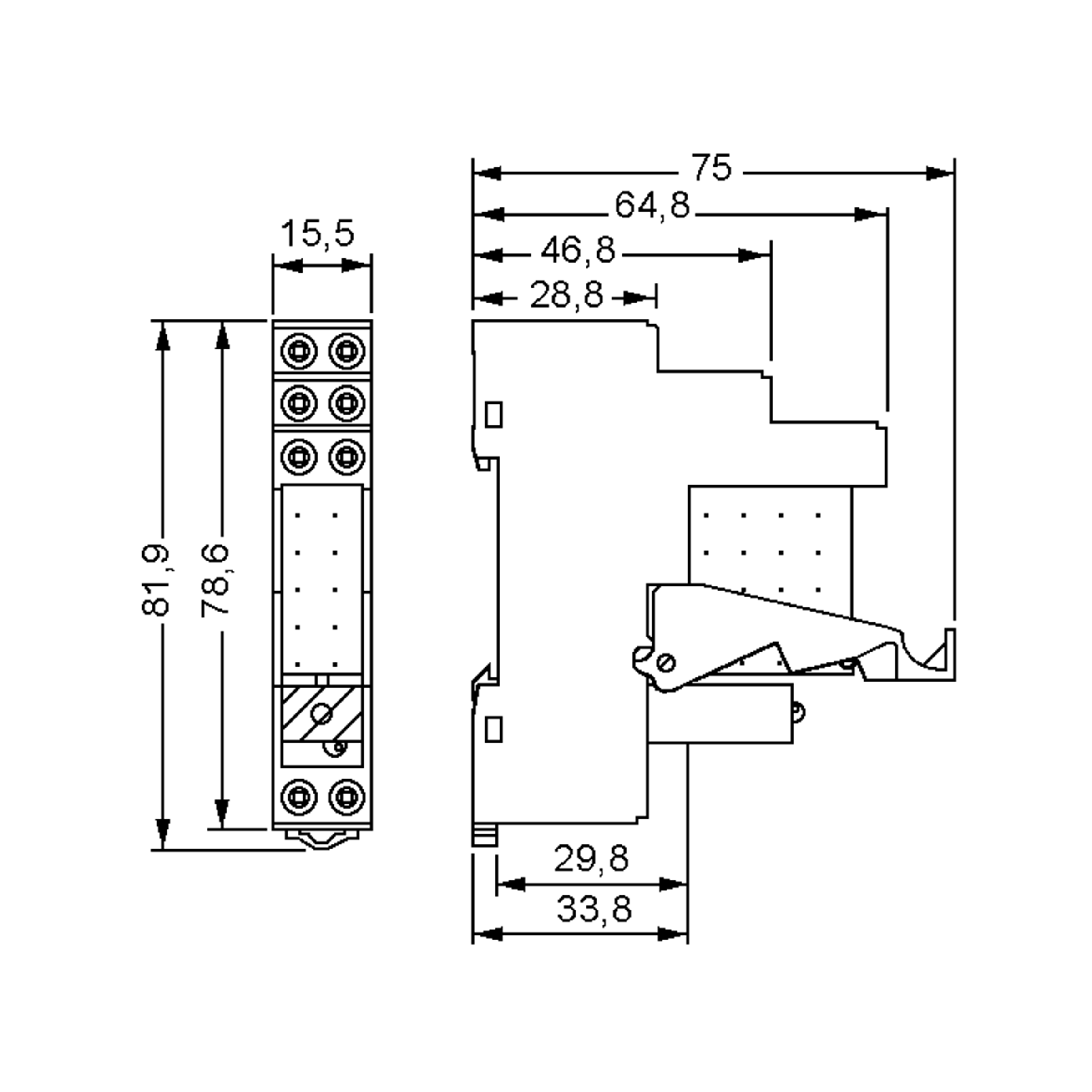

Maße und Gewichte
- Abmessung: Länge
- 81,9 mm
- Abmessung: Breite
- 15,5 mm
- Abmessung: Höhe
- 68,4 mm
Betriebsbedingungen
- Betriebstemperatur, min.
- -40 °C
- Betriebstemperatur, max.
- 70 °C
Technische Merkmale
- Kontakt: Schaltstrom (min/typ/max)
- 8 A
- Kontakt: Schaltspannung, max. AC
- 250 V AC
- Kontakt: Dauerstrom
- 8 A
- Kontakt: Einschaltstrom
- 15 A
- Kontakt: Schaltleistung (VA)
- 2.000 VA
- Kontakt: Schaltlast (W)
- 0,05 W
- Kontakt: Spannungsfestigkeit
- 6 kV
- Kriechstrecke
- 8 mm
- Spulenausführung
- monostabil
- Spulenwiderstand
- 28.000 Ohm
- Spule: Bemessungsstrom [mA]
- 7 mA
- Spule: Nennspannung AC
- 230 V AC
- Spule: Betriebsspannung, min.
- 184 V
- Spule: Betriebsspannung, max.
- 253 V
- Prüfspannung offene Kontakte
- 1.000 V AC
- Prüfspannung Spule/Kontakt
- 6.000 V AC
- Ansprechzeit
- 7 ms
- Abfallzeit
- 4 ms
- Lebensdauer, mechanisch
- 10^7 Zyklen
- Lebensdauer, elektrisch
- 10^5 Zyklen
- Vibrationsfestigkeit
- NC/NO: 20 g / 5 g
Sicherheit/Zertifizierungen
- Approbationen
- CE
- CSA
- EAC
- RINA
- VDE
- cULus
- Normen
- EN 50178, EN 60204, EN 60335
- Schutzart IP
- IP20
Dokumente
EOL_94_95_97_48.72_49_4C.51_4C.52_59_06.05.2024_EN.pdf
