RY-12W-K
FCL Components Printrelais RY THT DPDT 1A 12VDC 960Ohm 20,2mmx9,8mmx12,5mm RTIII
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
720 Stück auf Lager
Planlieferzeit
Ø 30 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 1000 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 10 Stück oder ein Vielfaches von 10)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Hinweis
- Querverweise:
• Hier finden Sie geeignete Fassungen und Zubehör. - Serie
- RY
- Kontakt
- DPDT
- Kontakt: Schaltstrom (min/typ/max)
- 1 A
- Spule: Nennspannung DC
- 12 V DC
- Spulenwiderstand
- 960 Ohm
- Schutzart RT
- RTIII
- RoHS-Konform
Spezifikationen
Alle ausklappen

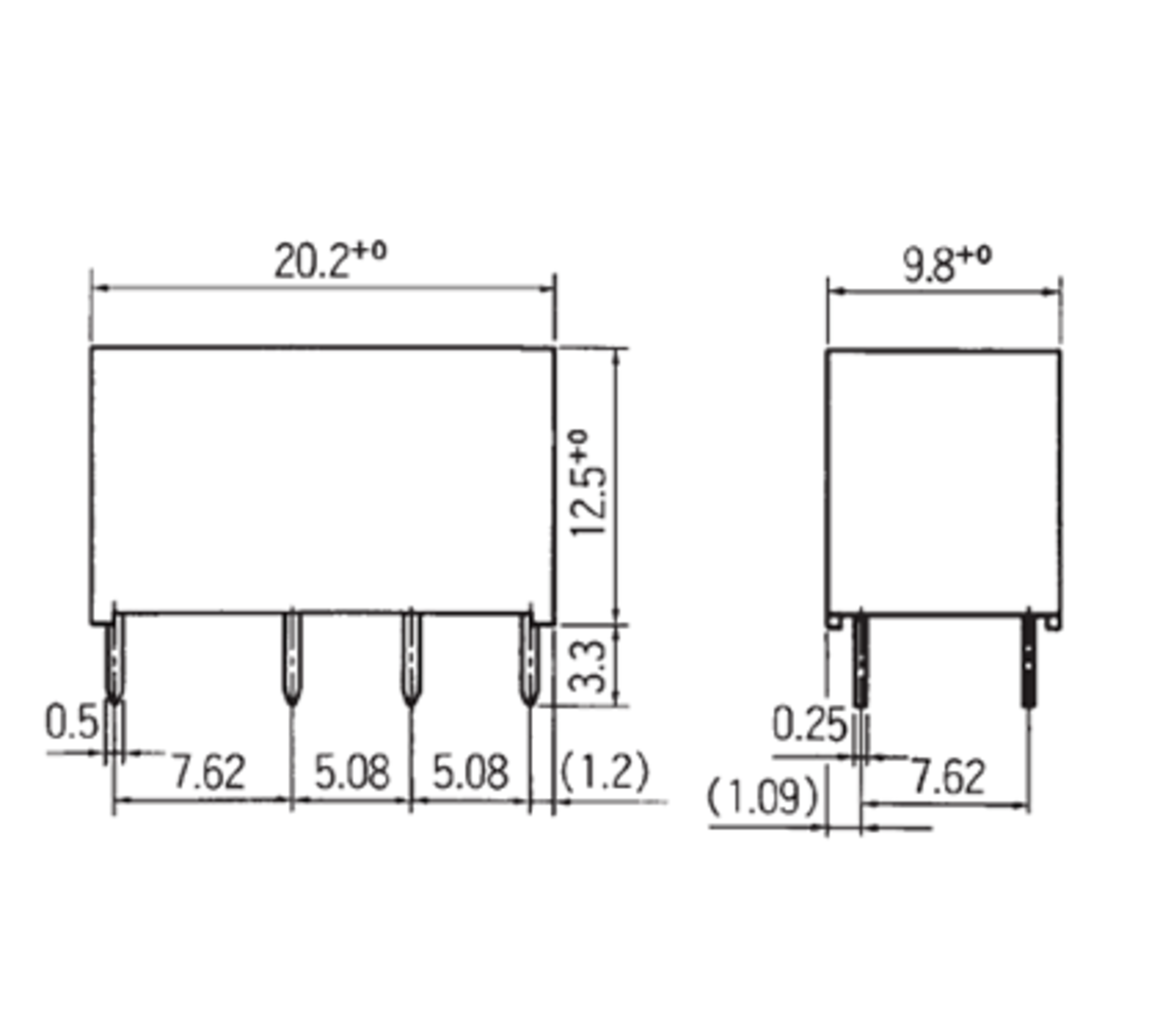

Maße und Gewichte
- Abmessung: Länge
- 20,2 mm
- Abmessung: Breite
- 9,8 mm
- Abmessung: Höhe
- 12,5 mm
- Gewicht
- 5 g
Betriebsbedingungen
- Betriebstemperatur, min.
- -30 °C
- Betriebstemperatur, max.
- 90 °C
Technische Merkmale
- Kontaktausführung
- Bifurcated crossbar
- Kontakt: Schaltstrom (min/typ/max)
- 1 A
- Kontakt: Schaltspannung, max. AC
- 120 V AC
- Kontakt: Schaltspannung, max. DC
- 60 V DC
- Kontakt: Transportstrom
- 1,25 A
- Kontakt: Schaltleistung (VA)
- 60 VA
- Kontakt: Schaltlast (W)
- 24 W
- Kontaktwiderstand
- 100 mOhm
- Spulenausführung
- monostabil
- Spulenwiderstand
- 960 Ohm
- Spulenleistung
- 150 mW
- Spule: Nennspannung DC
- 12 V DC
- Spule: Ansprechspannung
- 8,5 V
- Spule: Abfallspannung
- 0,6 V
- Prüfspannung offene Kontakte
- 500 V AC
- Prüfspannung Spule/Kontakt
- 1.000 V AC
- Ansprechzeit
- 6 ms
- Abfallzeit
- 3 ms
- Lebensdauer, mechanisch
- 20 x 10^6 Zyklen
- Lebensdauer, elektrisch
- siehe Datenblatt
- Isolationswiderstand
- 1.000 MOhm
- Löttemperatur, max.
- 255°C / 5s
Sicherheit/Zertifizierungen
- Approbationen
- CSA
- UL
- Normen
- FCC Part 68
- Schutzart RT
- RTIII
