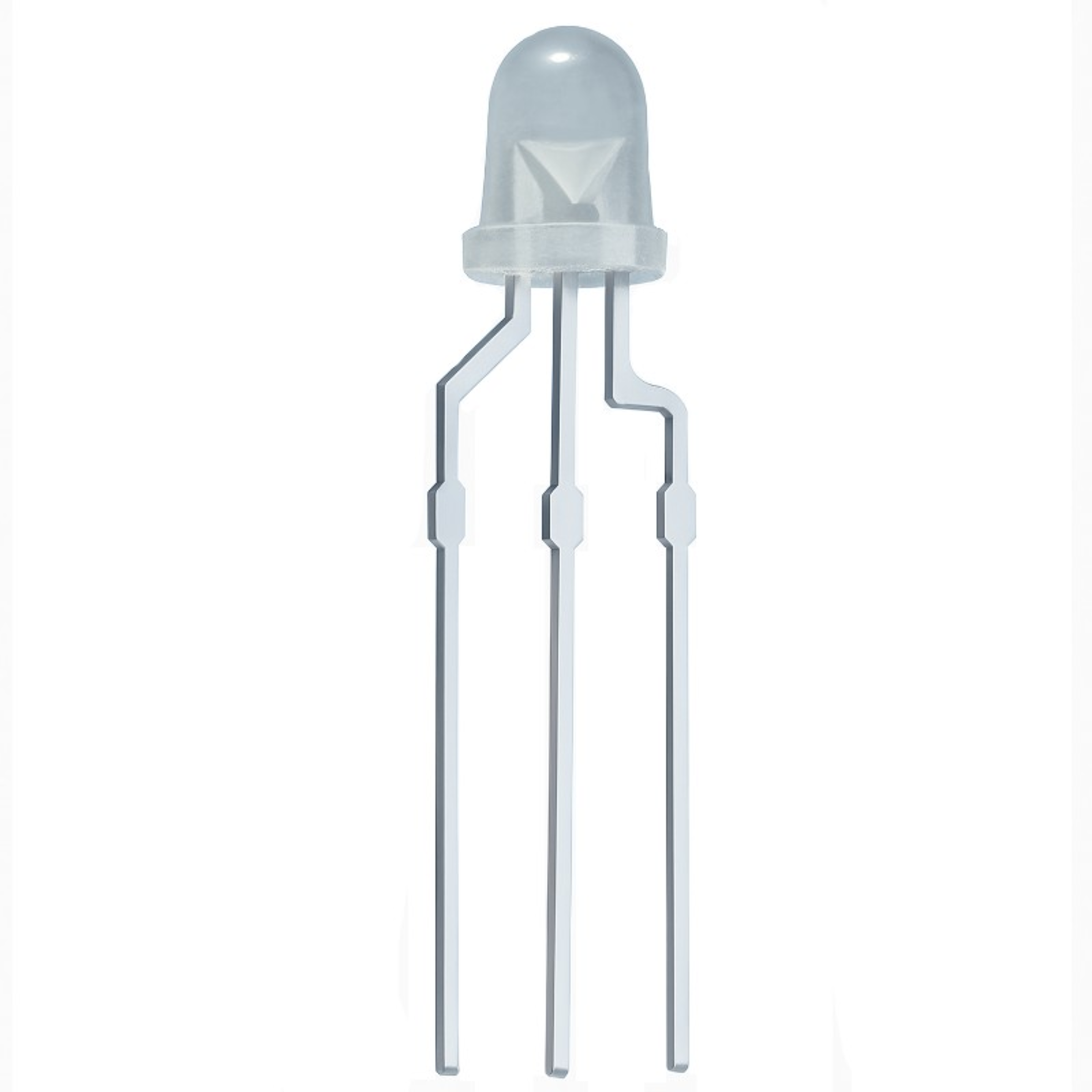

209SURSYGW/S530-A3
Everlight THT LED rot, grün diffus Kuppel 80mcd/40mcd/ 80°/80°/ 2V/2V/ 3mm
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
3.050 Stück auf Lager
Planlieferzeit
Ø 14 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 1000 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 50 Stück oder ein Vielfaches von 50)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Beleuchtungsfarbe
- rot, grün
- Linsentransparenz
- diffus
- Linsenform
- Kuppel
- Leuchtstärke(Fabe1/Farbe2/Farbe3)
- 80 mcd / 40 mcd /
80 mcd / 40 mcd / - Blickwinkel (Farbe1/Farbe2/Farbe3)
- 80 ° / 80 ° /
80 ° / 80 ° / - (Uf) Durchlassspannung (1/2/3)
- 2 V / 2 V /
2 V / 2 V / - (If) Durchlassstrom (1/2/3)
- 20 mA / 20 mA / mA
20 mA / 20 mA / mA - Spitzenemissionswellenlänge (1/2/3)
- 632 nm / 575 nm /
632 nm / 575 nm / - Dominante Wellenlängen (1/2/3)
- 624 nm / 573 nm /
624 nm / 573 nm / - (Pd) Verlustleistung (1/2/3)
- 60 mW / 60 mW /
60 mW / 60 mW / - Herstellergehäuse
- 3mm
- RoHS-Konform
Spezifikationen
Alle ausklappen
Betriebsbedingungen
- Betriebstemperatur, min.
- -40 °C
- Betriebstemperatur, max.
- 85 °C
- Lagertemperatur, min.
- -40 °C
- Lagertemperatur, max.
- 100 °C
Elektrische Eigenschaften
- (Uf) Durchlassspannung (Farbe1)
- 2 V
- (Uf) Durchlassspannung (Farbe2)
- 2 V
- (Uf) Durchlassspannung (1/2/3)
- 2 V / 2 V /
- 2 V / 2 V /
- (If) Durchlassstrom (Farbe1)
- 20 mA
- (If) Durchlassstrom (Farbe2)
- 20 mA
- (If) Durchlassstrom (1/2/3)
- 20 mA / 20 mA / mA
- 20 mA / 20 mA / mA
- Beleuchtungsfarbe
- rot, grün
- Blickwinkel (Farbe1)
- 80 °
- Blickwinkel (Farbe2)
- 80 °
- Blickwinkel (Farbe1/Farbe2/Farbe3)
- 80 ° / 80 ° /
- 80 ° / 80 ° /
- Leuchtstärke (Farbe1)
- 80 mcd
- Leuchtstärke (Farbe2)
- 40 mcd
- Leuchtstärke(Fabe1/Farbe2/Farbe3)
- 80 mcd / 40 mcd /
- 80 mcd / 40 mcd /
- Dominante Wellenlänge (Farbe1)
- 624 Nm
- Dominante Wellenlänge (Farbe2)
- 573 Nm
- Dominante Wellenlängen (1/2/3)
- 624 nm / 573 nm /
- 624 nm / 573 nm /
- Spitzenemissionswellenlänge (1)
- 632 Nm
- Spitzenemissionswellenlänge (2)
- 575 Nm
- Spitzenemissionswellenlänge (1/2/3)
- 632 nm / 575 nm /
- 632 nm / 575 nm /
- (Pd) Verlustleistung (Farbe1)
- 60 mW
- (Pd) Verlustleistung (Farbe2)
- 60 mW
- (Pd) Verlustleistung (1/2/3)
- 60 mW / 60 mW /
- 60 mW / 60 mW /
- (Ur) Rückwärts Sperrspannung (1)
- 5 V
- (Ur) Rückwärts Sperrspannung (2)
- 5 V
- (Ur) Rückwärts Sperrspannung (1/2/3)
- 5 V / 5 V / V
- 5 V / 5 V / V
- Linsenfarbe
- weiß
- Linsentransparenz
- diffus
- Linsenform
- Kuppel
Dokumente
PCN_20240508-01 - CN24040024_EN.pdf
