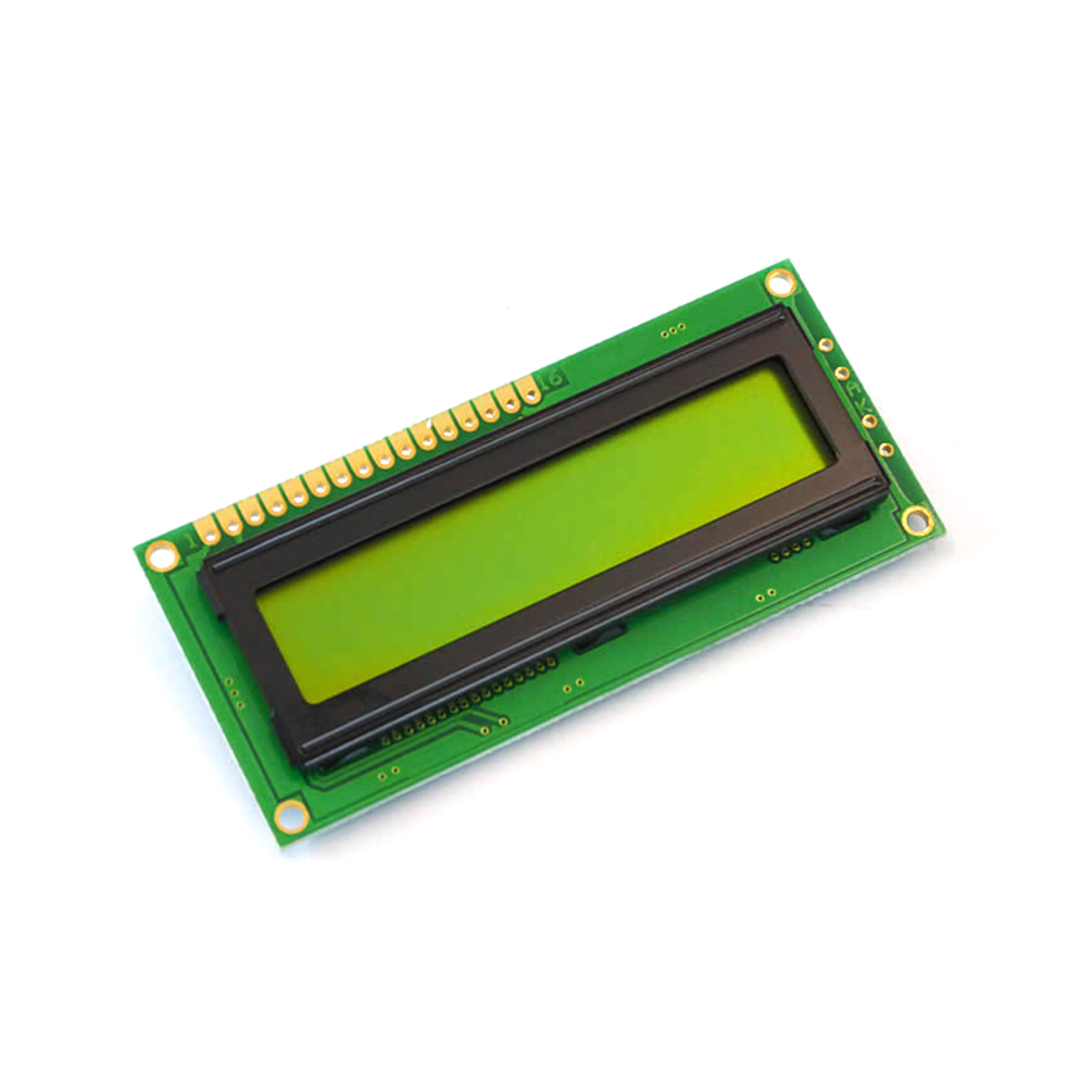

DEM16213SYH

Display Elektronik LCD Modul Dot Matrix 16x2 Keine Hintergrundbeleuchtung

Hersteller-Artikel-Nr.
DEM16213SYH
Schukat-Artikel-Nr.
DEM16213SYH
Hersteller
Display Elektronik
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.

18 Stück auf Lager

Planlieferzeit
Ø 2 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen: • Aktiv (grüne Ampel) • NRND = Not Recommended for New Designs (gelbe Ampel) • LTB = Last Time Buy (gelbe Ampel) • EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Ersatz / Nachfolger Alle Artikel der Serie
Datenblatt
PDF öffnen
ECAD Modell
Downloads

Staffelpreise

Hersteller-VPE 120 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück

Menge und Kaufoptionen

(mind. 1 Stück oder ein Vielfaches von 1)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.

Steckbrief

Versorgungsspannung min.
4,7 V
Versorgungsspannung max.
5,3 V
Anzahl Zeichen
16x2
Hintergrundbeleuchtung
Keine Hintergrundbeleuchtung
Aktiver Bereich Höhe
13,8 mm
Aktiver Bereich Breite
63,5 mm
Zeichen Höhe
4,35 mm
Zeichen Breite
2,95 mm
RoHS-Konform

Spezifikationen

Alle ausklappen

Allgemein

Hersteller
  • Display Elektronik
Typ
  • LCD Modul
Art
  • Dot Matrix
Serie
  • DEM16213
Warengruppe
  • W4721 display elektronik LCD-Dot-Matrix-Module reflektiv grauer od
Modul Breite
  • 80 mm
Modul Höhe
  • 36 mm
Modul Tiefe
  • 9 mm

Betriebsbedingungen

Betriebstemperatur, min.
  • -20 °C
Betriebstemperatur, max.
  • 70 °C
Lagertemperatur, min.
  • -30 °C
Lagertemperatur, max.
  • 80 °C

Elektrische Eigenschaften

Anzahl Zeichen
  • 16x2
Hintergrundbeleuchtung
  • Keine Hintergrundbeleuchtung
Display-Controller
  • ST7066U-0A
Schnittstelle Display
  • 4-Bit-MCU
  • 8-Bit-MCU
Aktiver Bereich Höhe
  • 13,8 mm
Aktiver Bereich Breite
  • 63,5 mm
Versorgungsspannung min.
  • 4,7 V
Versorgungsspannung max.
  • 5,3 V
Zeichen Höhe
  • 4,35 mm
Zeichen Breite
  • 2,95 mm
Zeichensatz
  • Englisch
  • Japanisch
Zeichenfarbe
  • schwarz
