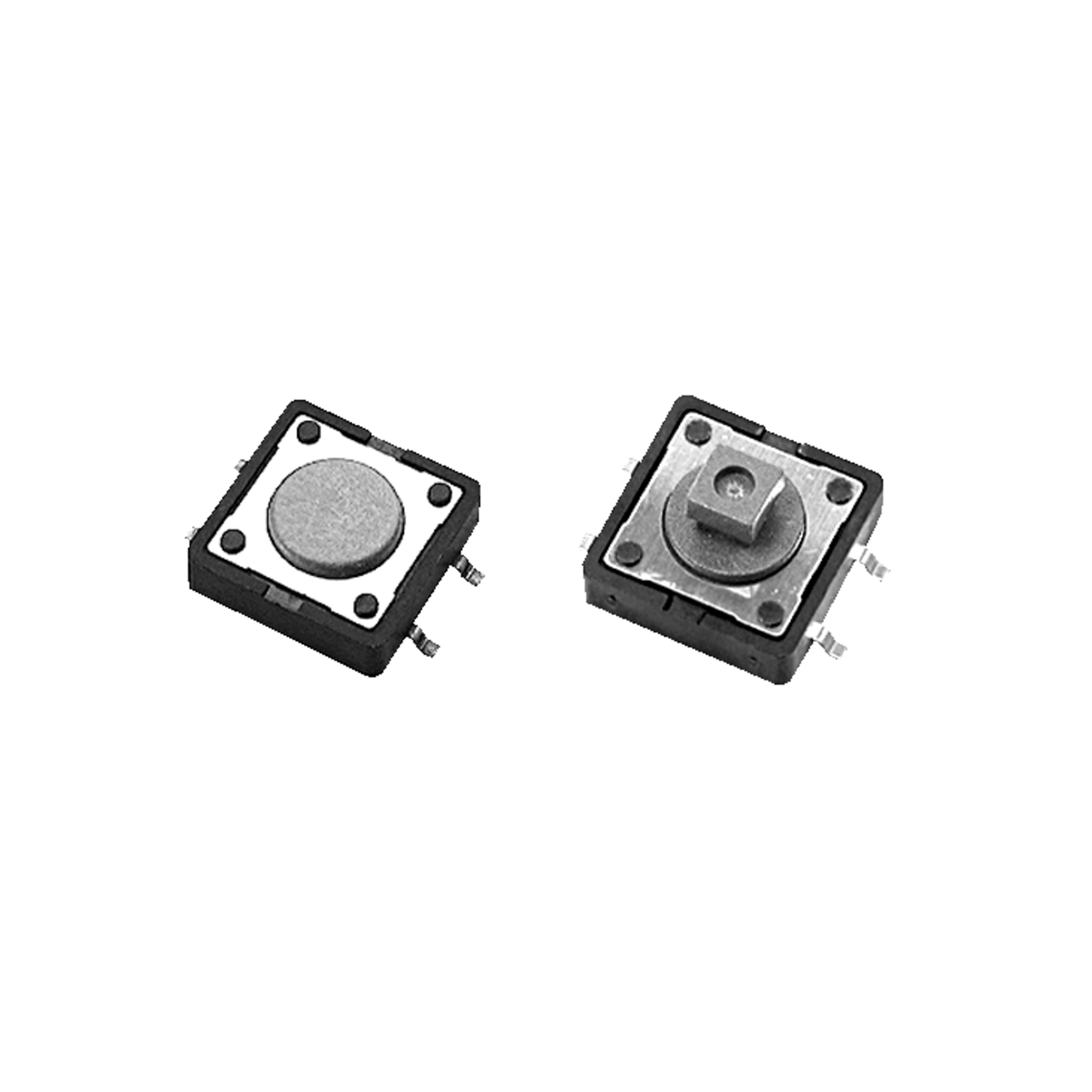

DTSM-24R-V-T/R
Diptronics Leiterplattentaster DTSM-2 1x0-(E) SMD schwarz 12VDC 2,6N 12mm 12mm 7,3mm unbeleuchtet
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
3.800 Stück auf Lager
Planlieferzeit
Ø 35 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 500 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 100 Stück oder ein Vielfaches von 100)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Typ
- Leiterplattentaster
- Serie
- DTSM-2
- Farbe Körper
- schwarz
- Kontakt
- 1xSchließer
- Art des Betätigers
- Taster
- Funktion
- 1x0-(E)
- Farbe Betätiger
- rot
- Anzahl Pole
- 1
- Beleuchtung
- unbeleuchtet
- Betätigungskraft, max.
- 2,6 N
- Betriebstemperaturbereich, Min.
- -25 °C
- Betriebstemperaturbereich, Max.
- 70 °C
- Löttemperatur und Dauer, max.
- 255°C
- Entflammbarkeit
- UL94V-0
- RoHS-Konform
Spezifikationen
Alle ausklappen
Maße und Gewichte
- Abmessung: Länge
- 12 mm
- Abmessung: Breite
- 12 mm
- Abmessung: Höhe
- 7,3 mm
Betriebsbedingungen
- Betriebstemperaturbereich, Min.
- -25 °C
- Betriebstemperaturbereich, Max.
- 70 °C
- Löttemperatur und Dauer, max.
- 255°C
- Lagertemperaturbereich, min.
- -30 °C
- Lagertemperaturbereich, max.
- 80 °C
Technische Merkmale
- Schaltspannung
- 12 V DC
- Prüfspannung
- 250 V AC, 1min.
- Lebensdauer, mechanisch
- 10^5 Betätigungen
- Durchgangswiderstand, max.
- 100 mOhm
- Isolationswiderstand, min.
- 100 MOhm
- Material: Körper
- thermoplastisches Nylon
- Material: Kontakte
- Bronze, versilbert
Mechanische Eigenschaften
- Anschluss
- SMD
- Betätigungsweg
- 0,35 mm
- Betätigungskraft, max.
- 2,6 N
- Anzahl Pole
- 1
Sicherheit/Zertifizierungen
- Entflammbarkeit
- UL94V-0
