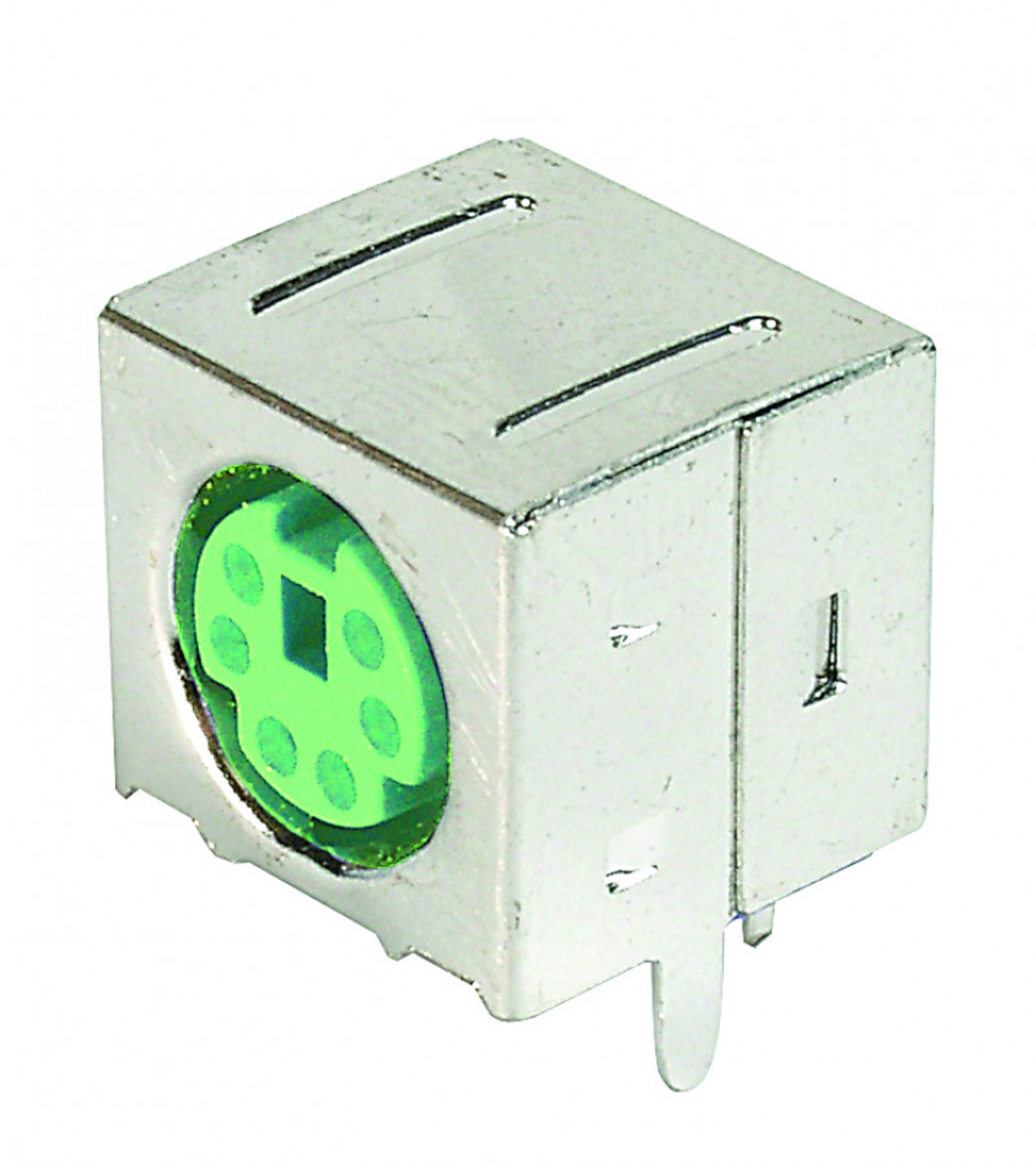

A-DIO-FS06/GREEN
Assmann WSW Mini-DIN Buchse A-DIO-FS PCB Mini DIN 90° 6 Pol(e) Löt geschirmt
Geben Sie hier Ihre firmeneigene Artikelnummer ein. Ihre Kunden-Artikel-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
Geben Sie hier Ihre persönliche Projektnummer ein, um den Artikel einem Projekt zuzuordnen. Ihre Kunden-Projekt-Nummer wird auf Ihren Belegen, wie der Bestellbestätigung, Rechnung und dem Lieferschein, übernommen.
90 Stück auf Lager
Planlieferzeit
Ø 2 Wochen
Lebenszyklus
Der Lebenszyklus gibt an, in welcher Marktphase sich der Artikel befindet. Wir unterscheiden zwischen:
• Aktiv (grüne Ampel)
• NRND = Not Recommended for New Designs (gelbe Ampel)
• LTB = Last Time Buy (gelbe Ampel)
• EOL = End of Life (rote Ampel)
Aktiv
Lieferbar (ab Lager)
Datenblatt
ECAD Modell
Staffelpreise
Hersteller-VPE 100 Stück
Unter Hersteller-VPE versteht sich die kleinste Original-Verpackungseinheit des Herstellers.
Preis pro 1 Stück
Menge und Kaufoptionen
(mind. 10 Stück oder ein Vielfaches von 10)
Alle Preise netto zzgl. MwSt. Bitte beachten Sie, dass wir nicht an private Endverbraucher liefern.
Steckbrief
- Kontaktart
- Buchse
- Typ
- Mini-DIN Buchse
- Anschlusskontakt
- Löt
- Serie
- A-DIO-FS
- Farbe
- grün
- Anschlussbeschichtung
- vernickelt
- Ausführung
- PCB
- Isolierkörper
- Polybutylenterephthalat (PBT) 30% GF
- Polzahl
- 6
- Kontakttyp
- Mini DIN
- Brennbarkeitsklasse
- UL 94 V-0
- Ausrichtung
- 90°
- Betriebstemperatur, max.
- 85 °C
- Nennspannung AC
- 750 V AC
- Nennstrom
- 1 A
- Betriebstemperatur, min.
- -55 °C
- RoHS-Konform
Spezifikationen
Alle ausklappen
Maße und Gewichte
- Abmessung: Breite
- 14 mm
- Abmessung: Höhe
- 16,35 mm
- Abmessung: Tiefe
- 13 mm
Betriebsbedingungen
- Betriebstemperatur, min.
- -55 °C
- Betriebstemperatur, max.
- 85 °C
Technische Merkmale
- Nennstrom
- 1 A
- Nennspannung AC
- 750 V AC
- Durchbruchspannung
- 750 V RMS / min.
- Isolationswiderstand
- 1000 mOhm
- Kontaktwiderstand
- 30 mOhm
Mechanische Merkmale
- Steckzyklen
- 500
- Steckkraft pro Kontakt, max.
- 45 N
- Ziehkraft pro Kontakt, min.
- 7 N
- Isolierkörper
- Polybutylenterephthalat (PBT) 30% GF
- Kontaktmaterial Eingang
- Messing
- Kontaktbeschichtung Eingang
- Nickel, vergoldet
- Anschlussmaterial
- Messing
- Anschlussbeschichtung
- vernickelt
Sicherheit/Zertifizierungen
- Brennbarkeitsklasse
- UL 94 V-0
